Za određivanje idealnog kapaciteta za a Priključna kutija s optičkim vlaknima (FOTB) , morate odgovarati broju vlakana—bez obzira na to 12-jezgreni, 24-jezgreni ili 48-jezgreni — na vašu trenutnu gustoću aktivnih pretplatnika uz dopuštanje a Marža rasta 20-30%. za buduću ekspanziju. Odabir pravog kapaciteta sprječava visoke početne kapitalne izdatke od prekomjernog rezerviranja i izbjegava tehnička uska grla premalog rezerviranja.
Razumijevanje kapaciteta terminalne kutije optičkih vlakana
Kapacitet priključne kutije optičkih vlakana odnosi se na najveći broj jezgri vlakana koje jedinica može prekinuti, spojiti i distribuirati krajnjim korisnicima. Ovo fizičko ograničenje definirano je brojem priključaka adaptera (SC, LC ili FC) i unutarnjim prostorom dostupnim za ladice za spajanje i upravljanje kabelima.
U modernom FTTH (optika do doma) i FTTB (Vlakna do zgrade) postavljanja, priključna kutija djeluje kao most između distribucijskog kabela i izlaznih kabela koji vode do prostorija korisnika. A 12-jezgrena terminalna kutija od optičkih vlakana obično se koristi za male stambene klastere, dok 48-jezgreni modeli standardni su za stambene blokove visoke gustoće ili komercijalna središta. Kapacitet koji odaberete diktira skalabilnost vaše mreže i učinkovitost održavanja.

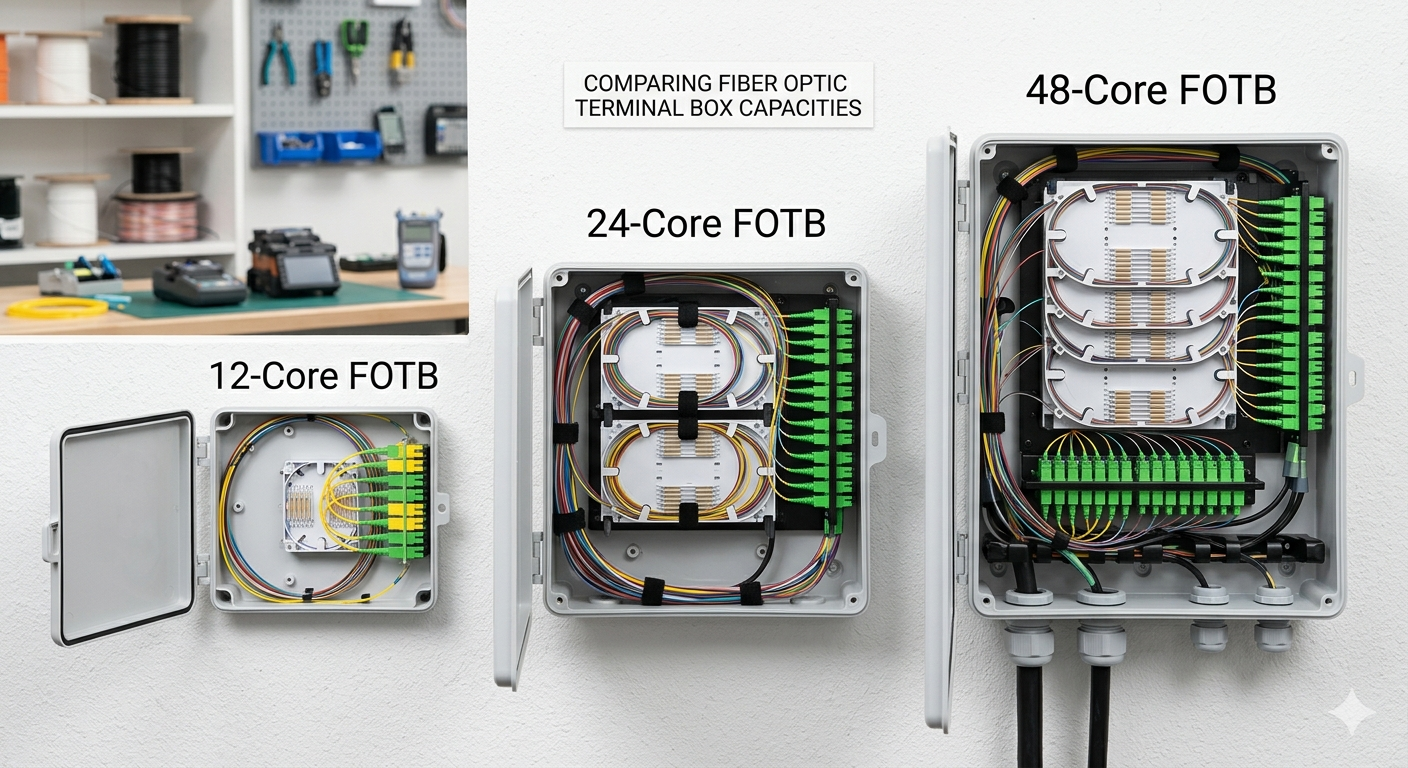

12-jezgre naspram 24-jezgre naspram 48-jezgri: komparativna analiza
Osnovna razlika između ovih kapaciteta leži u gustoća luka i prostorni otisak , što izravno utječe na trošak implementacije po pretplatniku. Odabir između ovih opcija zahtijeva ravnotežu između prostornih ograničenja i predviđene stope preuzimanja vaših optičkih usluga.
| Značajka | 12-jezgreni FOTB | 24-jezgreni FOTB | 48-jezgreni FOTB |
| Tipična primjena | Vile / Ruralna područja | Mali stanovi | Visoke zgrade |
| Vrsta konektora | SC Simplex / LC Duplex | SC Simplex / LC Duplex | LC Duplex / SC |
| Kapacitet ladice za spajanje | 1 x 12 jezgri | 2 x 12 jezgri | 4 x 12 jezgri |
| Prosječna veličina kutije | Mali / Kompaktan | srednje | Veliki / Montaža na zid |
Usporedba specifikacija priključne kutije s optičkim vlaknima od 12, 24 i 48 jezgri za planiranje mreže.
Ključni čimbenici u određivanju kapaciteta priključne kutije optičkih vlakana
Gustoća pretplatnika je najkritičnija metrika pri izračunavanju potrebnog kapaciteta za vašu priključnu kutiju. Morate provesti istraživanje lokacije kako biste utvrdili ukupan broj kućanstava ili ureda unutar radijusa od 50 metara od predložene točke postavljanja.
1. Trenutačne i buduće cijene pretplate
Uvijek instalirajte 25% veći kapacitet nego što vaši trenutni "topli kontakti" sugeriraju da treba uzeti u obzir organski rast mreže. Ako danas imate 10 zainteresiranih kupaca, a 12-jezgrena terminalna kutija od optičkih vlakana može se činiti dovoljnim, ali ne ostavlja nikakva mjesta za pogreške ili prijavu budućih susjeda. U ovom scenariju, a Kutija s 24 jezgre pruža mnogo sigurniji međuspremnik.
2. Vrsta konektora vlakana (SC naspram LC)
Korištenje LC Duplex adapteri može učinkovito udvostručiti kapacitet standardne priključne kutije u usporedbi s SC adapteri . Ako je vaš fizički instalacijski prostor ograničen (npr. skučeni pomoćni ormar), možete postići gustoću od 48 jezgri u kutiji veličine 24 jezgre prebacivanjem na LC konektore.
3. Mrežna arhitektura (P2P naspram PON)
Pasivna optička mreža (PON) arhitekture često koriste razdjelnike unutar Priključna kutija s optičkim vlaknima , što značajno mijenja potrebe unutarnjeg prostora. Ako postavljate PLC razdjelnik 1:16 unutar kutije, a Kutija s 24 jezgre je minimalna preporučena veličina za upravljanje ulaznim vlaknima, modulom razdjelnika i 16 izlaznih kabela bez prekoračenja radijus savijanja vlakana .
Zašto je 24-jezgrena terminalna kutija s optičkim vlaknima "slatka točka"
The Kapacitet od 24 jezgre nudi najbolju ravnotežu između cijene hardvera i svestranosti instalacije za prigradska i urbana okruženja. Dovoljno je velik za smještaj razdjelnika i pruža značajan potencijal rasta, ali dovoljno mali da se može montirati na stupove bez pretjeranog otpora vjetra.
- Troškovna učinkovitost: Razlika u cijeni između kutije s 12 i 24 jezgre često je manja od 15%, ali pruža 100% više kapaciteta.
- Operativna jednostavnost: Tehničari mogu standardizirati jednu vrstu kutije za većinu stambenih blokova, smanjujući potrebu za različitim rezervnim dijelovima.
- Fleksibilnost cijepanja: A Kutija s 24 jezgre lako može primiti dva razdjelnika 1:8 ili jedan razdjelnik 1:16 s dovoljno prostora za opuštenost kabela.
Tehnički izazovi kutija velikog kapaciteta (48-jezgri i više)
Upravljanje kabelima postaje eksponencijalno teže kako se broj vlakana povećava na 48 jezgri i više. Nepravilno usmjeravanje u visokoj gustoći Priključna kutija s optičkim vlaknima dovodi do gubitaka na makrosavijanju, što može pogoršati signal za desetke kupaca istovremeno.
Prilikom raspoređivanja 48-jezgrene kutije , provjerite značajke jedinice:
- Nezavisne ladice za spajanje: Najmanje četiri odvojene ladice za izolaciju različitih snopova vlakana.
- Jasni sustavi označavanja: Integrirane ID kartice za svaki priključak za sprječavanje grešaka tehničara tijekom održavanja.
- Robusne kabelske uvodnice: Mogućnost osiguravanja distribucijskih kabela velikog promjera i do 48 pojedinačnih kabela bez ugrožavanja IP65 ili IP67 ocjena vodootpornosti .
Scenarij iz stvarnog svijeta: Odabir kapaciteta za stan od 30 jedinica
Za zgradu sa 30 stambenih jedinica, a 48-jezgrena terminalna kutija od optičkih vlakana je jedini logičan izbor za osiguranje 100% dostupnosti usluge i pouzdanosti u budućnost. Dok je a Kutija s 24 jezgre je jeftiniji, ostavio bi 6 jedinica bez mogućnosti servisa, zahtijevajući kasniju sekundarnu instalaciju koja bi koštala trostruko više od početne uštede.
Često postavljana pitanja (FAQ)
Mogu li kasnije nadograditi uređaj s 12 jezgri na uređaj s 24 jezgre?
Ne, Kapacitet priključne kutije optičkih vlakana obično se fiksira fizičkim kućištem i adapterskom pločom. Nadogradnja zahtijeva zamjenu cijele kutije i ponovno spajanje svih postojećih veza, što uzrokuje značajan prekid usluge. Uvijek je bolje od samog početka malo pretjerati.
Utječe li broj vlakana na IP ocjenu kutije?
Neizravno, da. Kao povećava se broj jezgri , povećava se broj izlaznih priključaka za kablove. Ako je Priključna kutija s optičkim vlaknima nije dizajniran s visokokvalitetnim brtvama za 48 pojedinačnih kabela, skloniji je prodoru vlage od manje kutije s 12 žila s manje otvora.
Kakav je učinak korištenja LC konektora u kutiji s 48 jezgri?
Korištenje LC Duplex konektori omogućuje postizanje 48 jezgri u fizičkom prostoru koji je obično rezerviran za 24 SC konektora. Ovo je "High-Density" rješenje idealno za podatkovne centre ili pretrpane telekomunikacijske prostorije gdje je prostor na zidu na prvom mjestu.
Konačni popis za odabir vaše priključne kutije za optička vlakna
Prije dovršetka kupnje upotrijebite ovaj kontrolni popis kako biste osigurali Kapacitet priključne kutije optičkih vlakana savršeno odgovara zahtjevima vašeg projekta:
- Ukupni potencijalni pretplatnici: Prebrojite svaku moguću točku spajanja.
- Međuspremnik proširenja: Dodajte 20% svom ukupnom broju.
- Zahtjevi za razdjelnik: Osigurajte da kutija ima namjenske utore za PLC razdjelnike ako koristite PON.
- Okruženje: Odaberite vanjske okvire (IP65) za montažu na stup ili zid.
- Vrsta vlakana: Uskladite unutarnje priključke (G.652D ili G.657A) s vašim distribucijskim kabelom.
Sažetak: Određivanje Kapacitet priključne kutije optičkih vlakana je kompromis između cijene i otpornosti na budućnost. Dok je Kutije s 12 jezgri služe ruralnim potrebama i 48-jezgrene kutije rukovanje urbanom gustoćom, 24-jezgrena terminalna kutija od optičkih vlakana ostaje industrijski standard za većinu FTTH implementacija zbog svoje fleksibilnosti i učinkovitog upravljanja kabelima.
