Kako odabrati spojni zatvarač od optičkih vlakana?

Odabir pravog zatvarača za spajanje optičkih vlakana svodi se na četiri ključna čimbenika: okolina instalacije, konfiguracija kabelskog ulaza, kapacitet broja vlakana i način brtvljenja . Napravite ih kako treba i imat ćete zatvarač koji štiti spojeve 20 godina. Pogrešno ih shvatite, a ulazak vlage ili mehanički kvar može srušiti cijeli segment mreže. Ovaj vodič rastavlja svaki čimbenik s određenim podacima kako bi vam pomogao da napravite pravi izbor.

Što je a Optički spojni zatvarač i zašto je odabir bitan?

Zatvarač za spajanje optičkih vlakana (FOSC) je zatvoreno kućište koje štiti spojeve vlakana od oštećenja okoliša — vlage, prašine, UV zračenja, temperaturnih promjena i mehaničkog naprezanja. Koriste se na spojnicama kabela, točkama grananja i mjestima završetka u zračnim i podzemnim mrežama vlakana.

Neusklađeno zatvaranje jedan je od najčešćih uzroka kvara optičke mreže na terenu. Na primjer, korištenje zatvarača s kupolom s oznakom IP67 u više puta poplavljenom podzemnom trezoru — što zahtijeva minimalno IP68 uz uranjanje od 1 metra tijekom 24 sata — može rezultirati potpunim kvarom spoja unutar 6-18 mjeseci. Prava specifikacija sprječava skupo ponovno spajanje i prekid mreže.

Korak 1 – Odredite instalacijsko okruženje

Okoliš je najvažniji pojedinačni kriterij odabira. Određuje potrebnu ocjenu zaštite od prodora (IP), ocjenu materijala i faktor oblika zatvaranja.

Zračne instalacije

Zračni zatvarači montirani su na stupove ili pričvršćeni na žicu za glasnike. Trebaju izdržati Izloženost UV zračenju, opterećenje vjetrom i temperaturni ciklusi od -40°C do 70°C . Potražite polikarbonatna ili ABS kućišta stabilizirana na UV zračenje i minimalnu ocjenu IP55. Horizontalni (suprotni) zatvarači standardni su izbor za antene zbog njihove jednostavne montaže i ponovnog ulaska.

Podzemno/izravno ukopano

Izravno ukopani zatvarači moraju biti vodootporan do najmanje IP68 — obično predviđeno za uranjanje na 1–3 metra u trajanju od 24–72 sata, ovisno o uvjetima tla. Zatvarači u obliku kupole s gelom ili termoskupljajućim brtvljenjem ovdje se široko koriste. Izbjegavajte zatvarače samo s poklopcima zabrtvljenim vijcima; ponovni ulazak bez oštećenja brtve kritičan je za buduće održavanje.

Podzemni trezori i šahtovi

Šahtovi i šahtovi su najteže okruženje. Ovi prostori mogu opetovano poplaviti, akumulirati plinove i izložiti zatvarače aktivnostima glodavaca. Navedite Zatvarači s oznakom IP68 s mehaničkim brtvljenjem (kompresijske brtve ili trake od nehrđajućeg čelika) umjesto sustava na bazi gela, koji se mogu razgraditi pod ponovljenim ciklusima plavljenja.

Unutarnji / građevinski usponi

Unutarnji zatvarači u cjevovodima ili sobama s opremom zahtijevaju nižu zaštitu od prodora (IP20 ili IP44 često je dovoljan), ali možda moraju zadovoljiti standarde otpornosti na vatru kao što su UL 94 V-0 ili IEC 60332. Kompaktni linijski zatvarači ili zatvarači na bazi ladica ovdje su tipični.

Korak 2 – Odaberite pravu vrstu zatvaranja

Zatvarači za spajanje optičkih vlakana dolaze u tri glavna oblika. Svaki odgovara različitim scenarijima implementacije:

Kupolasti zatvarači koristite dizajn baze i kupole zabrtvljen steznom maticom ili steznim prstenom. Nude izvrsnu IP68 vodootpornost i dobro rade u okruženjima s visokom vlagom. Nedostatak: pristup unutarnjim dijelovima zahtijeva odvrtanje kupole, što može biti glomazno u zatvorenim trezorima.

Horizontalni (čeoni) zatvarači imaju cilindričnu ljusku koja se uzdužno dijeli, što čini pristup ladici za spajanje brzim i lakim. To ih čini omiljenim za zračne primjene gdje tehničari rade na stupovima s ograničenim vremenom i prostorom.

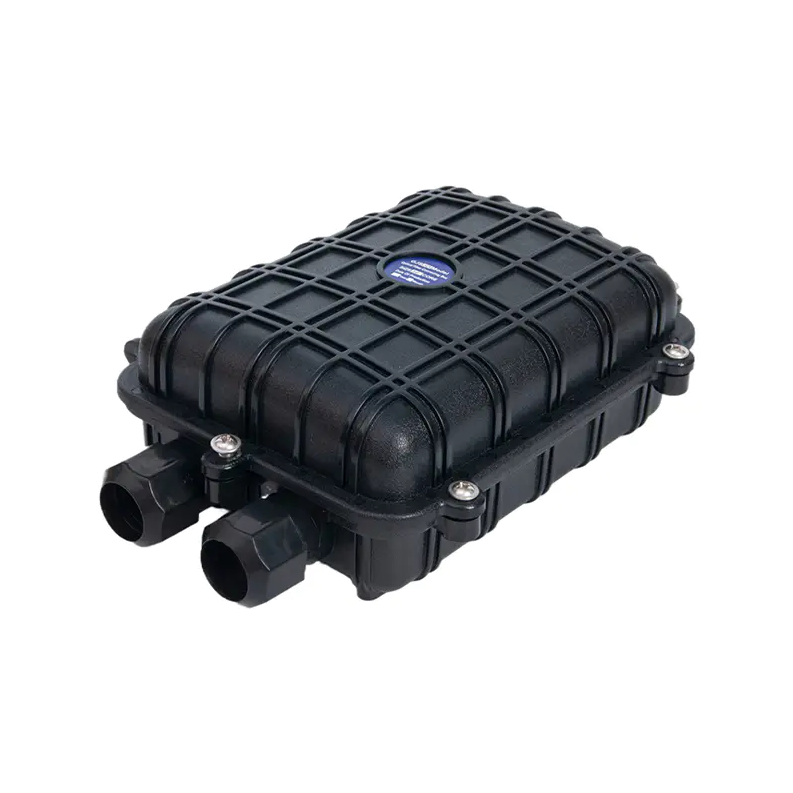

Inline zatvarači dopuštaju kabelima da prolaze ravno kroz oba kraja, što ih čini idealnim za spojeve kabela srednjeg raspona u kanalskim sustavima ili usponima zgrada. Obično nude najkompaktniji otisak.

Korak 3 – Odredite broj vlakana i kapacitet ladice za spajanje

Uvijek odredite veličinu zatvarača za najmanje 25–50% više vlakana nego što je trenutno potrebno . Proširenje mreže je uobičajeno, a ponovno otvaranje ukopanog zatvarača radi zamjene veće jedinice skupo je i ometa.

Ključne metrike kapaciteta za provjeru:

• Broj ladica za spajanje: Svaka standardna ladica sadrži 12-24 spojeva (fuzionih ili mehaničkih). Točka za spajanje od 48 vlakana treba najmanje 2-4 ladice.
• Kabelski priključci: Izbrojite broj kabela koji ulaze i izlaze. Točka grananja s 1 dovodom i 4 distribucijska kabela treba najmanje 5 priključaka. Većina kupolastih zatvarača nudi 3-6 otvora; horizontalni zatvarači mogu imati 8 ili više.
• Visina slaganja pladnja: Osobito kod kupolastih zatvarača, unutarnja visina snopa ladica ograničava koliko ladica stane — obično 6-12 ladica u standardnoj kupolastoj jedinici.

Za FTTH (optika do kuće) distribucijske točke tipični su zatvarači koji rukuju 48–96 vlaknima s 4–6 priključaka. Za glavne ili napojne kabele, češći je kapacitet od 144–576 vlakana s 8–12 priključaka.

Korak 4 – Procijenite metodu brtvljenja

Sustav brtvljenja određuje i razinu zaštite od ulaska i koliko je jednostavno zatvarač ponovno ući u budućnosti. Tri primarne metode su:

Zatvaranje gelom

Brtvljenje gelom (ili mašću) ispunjava ulazne otvore kabela polučvrstom smjesom koja odgovara nepravilnim oblicima kabela. Pruža pouzdane IP68 performanse i jednostavan je za instalaciju. Međutim, gel se može osušiti ili privući krhotine tijekom vremena, a ponovni ulazak zahtijeva čišćenje, što povećava vrijeme održavanja. Najprikladnije za stalne ili niske re-entry implementacije .

Mehaničko / kompresijsko brtvljenje

Kompresione brtve i gumeni prstenovi brtve kabelske otvore kada su zategnuti vijcima ili steznim prstenovima. Ovi dopuštaju ponovni ulazak bez alata ili s malim naporom i ne ostavljaju ostatke. Idealni su za trezore i šahtove gdje se zatvaraču može pristupiti nekoliko puta godišnje. Ocijenjeno do IP68 kada je ispravno instalirano.

Termoskupljajuće brtvljenje

Termoskupljajuća cijev s ljepljivom oblogom postavlja se preko kabelskih uvodnica toplinskim pištoljem. Nakon nanošenja, stvara trajno, vrlo pouzdano brtvljenje. Kompromis je to ponovni ulazak zahtijeva rezanje stezne cijevi , što ga čini prikladnim samo za točke spajanja koje će se rijetko - ako ikada - ponovno posjećivati. Često se koristi za aplikacije podmornice ili kritične infrastrukture gdje je dugoročna hermetičnost glavni prioritet.

Korak 5 – Provjerite kompatibilnost kabela i ulazni promjer

Ne prihvaćaju svi zatvarači sve vrste kabela. Prije kupnje provjerite sljedeće:

• Raspon vanjskog promjera kabela: Većina zatvarača prihvaća kabele od 5 mm do 25 mm, ali neki kupolasti zatvarači podržavaju samo kabele do 16 mm. Oklopljeni kabeli često imaju veće promjere i zahtijevaju posebne komplete priključaka.
• Vrsta kabela: Svaki od ravnih kabela, okruglih labavih kabela i vrpčastih kabela ima različite ulazne zahtjeve. Potvrdite da zatvarač podržava vašu specifičnu geometriju kabela.
• Sidrenje čvrstoće: Oklopljeni ili samonosivi kabeli trebaju sidra za čvrstoću unutar zatvarača kako bi se spriječilo da napetost dopre do spojnih polica. Osigurajte da zatvarač ima kompatibilan hardver za sidrenje.

Korak 6 – Provjerite usklađenost sa standardima

Ugledni zatvarači testirani su prema međunarodno priznatim standardima. Kada ocjenjujete proizvod, tražite usklađenost sa:

Završetak koji navodi IP68 usklađenost bez upućivanja na IEC 60529 metodologiju ispitivanja treba tretirati s oprezom. Uvijek tražite izvješća o ispitivanju treće strane od dobavljača za kritične implementacije.

Uobičajene pogreške koje treba izbjegavati pri odabiru zatvarača za spajanje vlakana

• Podcjenjivanje rasta vlakana: Zatvarač točno veličine za današnji broj vlakana zahtijevat će skupu zamjenu kako se kapacitet bude povećavao. Uvijek planirajte najmanje 50% prostora za glavu.
• Ignoriranje učestalosti ponovnog ulaska: Ako će se točki spajanja pristupati tromjesečno radi održavanja ili novih ispuštanja, zatvarač termoskupljajućim zatvaračem je nepraktičan. Uskladite metodu brtvljenja s vašim operativnim modelom.
• Odabir IP67 za poplavljene trezore: IP67 pokriva 30-minutno uranjanje na 1 metar. Mnogi podzemni trezori doživljavaju dugotrajne poplave i nakon toga. IP68 s određenim ocjenama dubine i trajanja ne može se pregovarati u ovim uvjetima.
• Upravljanje polumjerom savijanja s pogledom: Svjetlovodni kabeli imaju minimalni radijus savijanja (obično 20× promjer kabela za instalaciju, 10× za dugotrajnu). Zatvarači s neadekvatnim unutarnjim vodilicama za usmjeravanje uzrokuju gubitke zbog mikrosavijanja i eventualni kvar vlakana.
• Kompleti za brtvljenje polja za preskakanje: Mnogi zatvarači zahtijevaju komplete za brtvljenje otvora koji se mogu instalirati na terenu za neiskorištene otvore. Ostavljanje otvorenih portova - čak i ograničenih - može ugroziti IP ocjenu tijekom vremena u teškim okruženjima.

Kontrolni popis za brzi odabir

Upotrijebite ovaj kontrolni popis prije finaliziranja a fiber optic splice closure kupnja:

1. Potvrdite okruženje ugradnje: zračni, podzemni kanal, izravno ukopan, trezor ili unutarnji prostor
2. Odredite potrebnu IP ocjenu: IP55 (zračno) / IP67 (povremeno uranjanje) / IP68 (kontinuirano uranjanje)
3. Danas izbrojite ukupna vlakna i dodajte 50% za rast — odaberite zatvaranje koje odgovara ili premašuje ovaj broj
4. Izbrojite potrebne kabelske ulaze (portove), uključujući rezervne dijelove za buduće kabele
5. Izmjerite vanjski promjer kabela i potvrdite kompatibilnost s rasponom priključka za zatvaranje
6. Odaberite vrstu brtvljenja: gel (trajno), mehaničko/kompresijsko (često ponovno unošenje) ili toplinsko skupljanje (vrlo trajno)
7. Provjerite sukladnost s IEC 60529 i relevantnim regionalnim standardima (GR-771, EN 50411)
8. Potvrdite da unutarnje vodilice radijusa savijanja odgovaraju vašim specifikacijama kabela
9. Provjerite jesu li uključena sidra za čvrstoće za oklopne ili samonosive kabele
10. Zatražite izvješća o ispitivanju treće strane za IP ocjenu i ekološku učinkovitost
