Kako instalirati brzi konektor optičkih vlakana?

2026-01-23

Instaliranje brzog konektora optičkih vlakana ključna je vještina za Fiber to the Home (FTTH) i održavanje na licu mjesta. Jednostavno rečeno, postupak postavljanja uključuje četiri temeljna koraka: skidanje i čišćenje vlakana, cijepanje vlakana, njihovo umetanje i pričvršćivanje i konačno zaključavanje kućišta. Ova tehnologija hladnog spajanja eliminira potrebu za skupim spajalicama za spajanje, omogućujući visokokvalitetne spojeve u nekoliko minuta korištenjem samo jednostavnih alata za skidanje žice i rezača.

Što je brzi konektor optičkih vlakana?

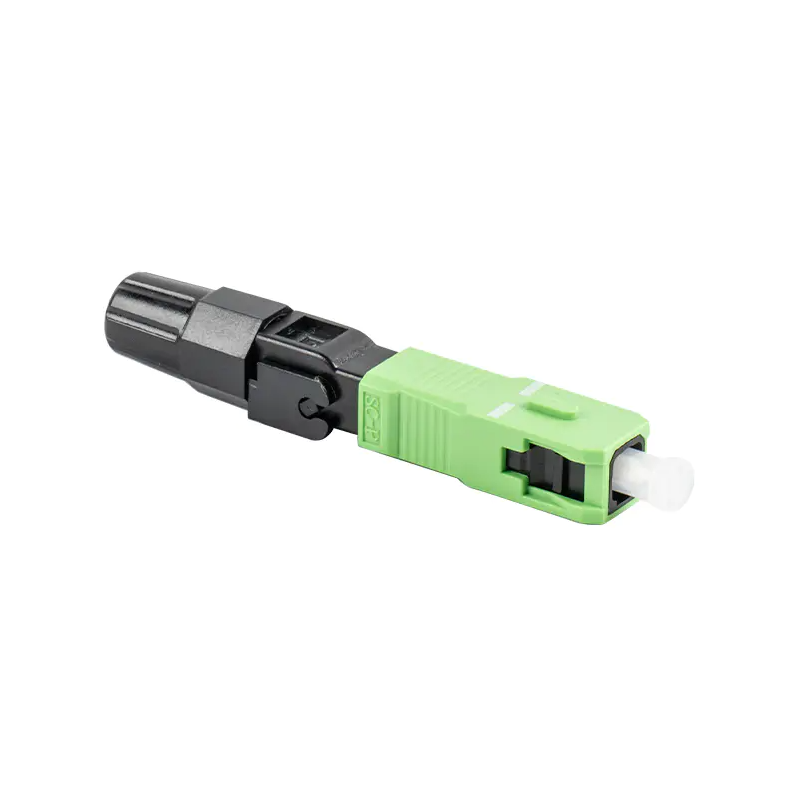

A Brzi konektor optičkih vlakana , koji se u industriji obično naziva "konektor za hladno spajanje", je prethodno polirani konektor tvorničke kvalitete. Sadrži unaprijed instalirano vlakno i gel za usklađivanje indeksa loma. Tijekom postavljanja, pripremljeno vlakno se jednostavno umetne u njegov V-utor za mehaničko spajanje. Naširoko se koristi u optičkim razdjelnicima, razvodnim okvirima i ONU terminalima.

Alati potrebni prije instalacije

Prije početka provjerite imate li sljedeće profesionalne alate kako biste jamčili kvalitetu veze:

Miller kliješta/skidači žice: koriste se za skidanje premaza vlakana.
Skidač vlakana fiksne duljine: Osigurava preciznu duljinu skidanja vlakana.
Sjekač vlakana: kritični alat koji određuje ravnost čeone površine vlakna.
Maramice bez dlačica i alkohol (99% čistoće ili više): Koriste se za temeljito čišćenje jezgre vlakana.
Crvena svjetlosna olovka (opcionalno): Koristi se za testiranje kontinuiteta veze.

Detaljni koraci instalacije

1. Umetanje zadnje kapice i skidanje vlakna

Prvo, prethodno umetnite optički brzi konektor repna kapa na vlakno. Zatim upotrijebite alat za skidanje vlakana fiksne duljine kako biste skinuli vanjski omotač i sloj vlakana. Standard je skinuti otprilike 50 mm vanjskog zaštitnog omotača, izlažući oko 20 mm golih vlakana (određena duljina ovisi o uputama marke konektora).

2. Čišćenje vlakana

Ovo je najlakše previdjeti, ali najvažniji korak. Upotrijebite maramicu koja ne ostavlja dlačice namočenu u alkohol da snažno obrišete golo vlakno. Zvuk "škripanja" označava da je čist. Očišćeno vlakno više ne dirajte rukama.

3. Precizno cijepanje

Postavite vlakno u utor za vođenje noža. Brzi konektor optičkih vlakanas imaju stroge zahtjeve za duljinu cijepanja (obično je duljina golog vlakna 10-12 mm). Uvjerite se da je krajnja strana ravna i bez rubova.

4. Umetanje i mehaničko zaključavanje

Polako umetnite optičko vlakno u tijelo konektora dok vlakno ne pokaže blagi luk. To znači da je jezgra vlakna u bliskom kontaktu s unaprijed instaliranim vlaknom. U ovom trenutku pritisnite gornji poklopac za zaključavanje (dio za presovanje) kako biste učvrstili vlakno.

5. Montaža kućišta

Gurnite stražnji poklopac natrag i zategnite ga, a zatim pričvrstite kućište konektora. U ovom se trenutku može koristiti crvena svjetlosna olovka za osvjetljavanje s drugog kraja kako bi se provjerilo curi li svjetlost na točki spajanja. Odsustvo curenja svjetla ukazuje na uspješnu vezu.

Savjeti za poboljšanje stope uspješnosti povezivanja

Održavajte čisti okoliš: Prašina je najveći neprijatelj brzih konektora optičkih vlakana i izravno će dovesti do prekomjernog gubitka pri unošenju.
Preciznost rezanja: Ako testiranje otkrije veliko prigušenje, to je obično uzrokovano neravnom stranom rezne površine. Preporuča se rezanje.
Nemojte koristiti pretjeranu silu: Prilikom umetanja optičkog vlakna, koristite blagu silu kako biste izbjegli lomljenje jezgre vlakna ili oštećenje unutarnjeg V-utora.

Ovladavanje tehnikama postavljanja brzih konektora optičkih vlakana ne samo da može poboljšati učinkovitost izgradnje, već i značajno smanjiti troškove održavanja mreža optičkih vlakana.
