Što je optički PLC razdjelnik?

A optički PLC razdjelnik je pasivni optički uređaj temeljen na tehnologiji planarnog optičkog valovoda, koji se koristi za ravnomjernu distribuciju ulaznih optičkih signala na više izlaznih portova, ili za spajanje više optičkih signala u jedan izlazni port. Široko se koristi u komunikacijskim sustavima s optičkim vlaknima, posebno u sustavima pasivne optičke mreže (PON) kao što su GPON, EPON i XGS-PON.

Princip rada optičkog PLC razdjelnika temelji se na tehnologiji fotolitografije, koja proizvodi valovode na podlozi od silicijevog stakla i ostvaruje pretvorbu optičkih signala kroz precizni proces optičkog spajanja. Njegove osnovne komponente uključuju ulazni niz vlakana, planarni svjetlosnovalni čip i izlazni niz vlakana. Sva tri dijela moraju biti vrlo precizno usklađena kako bi se osigurale najbolje karakteristike prijenosa, uključujući niske unesene gubitke, niske gubitke refleksije, dosljednost i visoku ujednačenost parametara prijenosa.

PLC razdjelnik s optičkim vlaknima pasivni je optički uređaj temeljen na tehnologiji planarnog optičkog valovoda (PLC), koja se naširoko koristi u komunikacijskim sustavima s optičkim vlaknima. Njegove tehničke značajke uglavnom se ogledaju u sljedećim aspektima:

Širok raspon radnih valnih duljina: Raspon radnih valnih duljina optičkih PLC razdjelnika obično je između 1260 nm i 1650 nm, što pokriva potrebe većine komunikacijskih aplikacija optičkih vlakana, uključujući FTTH (fiber to the home), PON (pasivna optička mreža) i druge sustave. Ovaj široki raspon valnih duljina omogućuje PLC razdjelnicima da se prilagode različitim vrstama potreba za prijenosom optičkih vlakana, poboljšavajući njihovu primjenjivost u različitim scenarijima primjene.

Visoka pouzdanost: PLC razdjelnici proizvedeni su korištenjem poluvodičkih procesa i imaju visoku stabilnost i pouzdanost. To znači da mogu održavati stabilne performanse dulje vrijeme i da na njih ne utječu lako promjene okoliša. Na primjer, njihov raspon radne temperature obično je od -40°C do 85°C, što im omogućuje normalan rad u različitim klimatskim uvjetima. Osim toga, konstrukcijski dizajn PLC razdjelnika također im daje visoku mehaničku čvrstoću i izdržljivost te mogu izdržati određene fizičke udare i vibracije.

Kompaktan dizajn: The optički PLC razdjelnik male je veličine i lako se integrira u razne mrežne uređaje. Ovaj kompaktni dizajn ne samo da štedi prostor, već i pojednostavljuje proces instalacije i održavanja. Na primjer, neki PLC razdjelnici veličine su samo 40×4×4 mm do 60×12×4 mm, što je vrlo prikladno za korištenje u prostorno ograničenim okruženjima. Ova značajka dizajna čini PLC razdjelnike široko korištenim u FTTH sustavima, CATV vezama i distribuciji optičkog signala.

Mali uneseni gubitak: PLC razdjelnici održavaju konzistentno niske unesene gubitke u svim kanalima, što je bitno za osiguranje učinkovitosti prijenosa optičkog signala. Insercijski gubitak odnosi se na stupanj gubitka optičkih signala pri prolasku kroz razdjelnik. Mali uneseni gubitak znači da se više optičkih signala može učinkovito distribuirati na svaki izlazni priključak. Na primjer, uneseni gubitak nekih PLC razdjelnika može biti samo 7,0 dB (1N razdjelnik) ili 7,6 dB (2N razdjelnik), što ih čini dobrim performansama u aplikacijama s visokim zahtjevima za propusnost.

Dobra međukanalna ujednačenost: Važna karakteristika PLC razdjelnika je njihova dobra međukanalna ujednačenost, odnosno distribucija optičke snage svakog kanala je vrlo ujednačena. Ova ujednačenost osigurava da je snaga optičkog signala svih izlaznih priključaka gotovo ista, čime se izbjegava problem utjecaja na ukupne performanse zbog pretjerane snage u nekim kanalima. Na primjer, maksimalna ujednačenost kanala nekih PLC razdjelnika može doseći 0,8 dB (1N razdjelnik) ili 1,0 dB (2N razdjelnik), što osigurava visoku fleksibilnost i pouzdanost u praktičnim primjenama.

Koja polja mogu optički PLC razdjelniks primijeniti na?
Svjetlovodni PLC razdjelnici su pasivni optički uređaji temeljeni na tehnologiji planarnog svjetlosnog valovoda (PLC). Imaju široku primjenu u modernim komunikacijskim sustavima. Njihova glavna funkcija je ravnomjerna distribucija ulaznih optičkih signala na više izlaznih priključaka ili kombiniranje više ulaznih signala u jedan izlazni signal. Ova tehnologija igra važnu ulogu u mnogim ključnim područjima. Slijede njegove specifične primjene u različitim područjima:

1. FTTH (optika do kuće):
U FTTH mrežama, PLC razdjelnici se koriste za povezivanje središnjeg ureda (OLT) i terminalnih uređaja (kao što su kućni usmjerivači, set-top boxovi, itd.) kako bi se ostvarilo grananje i distribucija optičkih signala. Distribucijom signala jednog optičkog vlakna na više korisničkih krajeva, PLC razdjelnici značajno smanjuju količinu korištenog optičkog vlakna, smanjuju troškove postavljanja i poboljšavaju fleksibilnost i skalabilnost mreže.

2. PON mreža:
U sustavima pasivne optičke mreže (PON) kao što su GPON, EPON i XGS-PON, PLC razdjelnik je ključna komponenta koja povezuje terminal optičke linije (OLT) i jedinicu optičke mreže (ONU). Omogućuje da jedno optičko vlakno služi više korisnika bez korištenja aktivne opreme, čime se smanjuje složenost i troškovi održavanja sustava. Osim toga, PLC razdjelnik također podržava visok omjer dijeljenja (kao što je 1:64 ili 1:128) u PON mreži kako bi se zadovoljile potrebe pristupa velikih korisnika.

3. Sustav kabelske televizije (CATV):
U kabelskom TV sustavu, PLC razdjelnik se koristi za ravnomjernu distribuciju ulaznog TV signala na više kućnih korisnika. Distribucijom signala jednog optičkog vlakna na više izlaznih priključaka, PLC razdjelnik može učinkovito prenijeti video i audio signale visoke kvalitete do više korisnika, osiguravajući stabilnost i dosljednost signala.

4. Podatkovni centar:
U podatkovnom centru, PLC razdjelnik se koristi za dijeljenje optičkog signala između različitih poslužitelja i mrežne opreme kako bi se osigurao učinkovit prijenos podataka. Kombiniranjem višestrukih ulaznih signala u jedan izlazni signal ili obrnuto, PLC razdjelnici mogu optimizirati distribuciju optičkih signala u podatkovnim centrima, poboljšati iskorištenost propusnosti i smanjiti potrebu za zasebnim optičkim vlaknima.

5. Industrijska automatizacija:
U području industrijske automatizacije, PLC razdjelnici se koriste za prijenos signala na velike udaljenosti kako bi se postigao učinkovit i sinkroni rad. Distribucijom optičkih signala na više senzora ili aktuatora, PLC razdjelnici mogu osigurati komunikaciju i kontrolu u stvarnom vremenu između industrijske opreme, poboljšati učinkovitost proizvodnje i sigurnost.

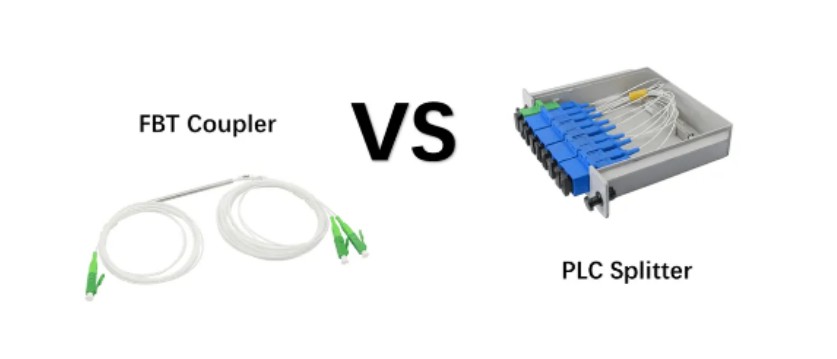

Koja je razlika između PLC i FBT razdjelnika?

PLC (planarni optički valovod) razdjelnik i FBT (fuzionirani konus) razdjelnik su dva uobičajena optička vlakna razdjelnika, koji imaju značajne razlike u tehničkim principima, performansama, scenarijima primjene itd. Slijedi njihova detaljna usporedba:

1. Tehnički princip
PLC razdjelnik: Na temelju tehnologije planarnog optičkog valovoda, valovod se stvara pomoću metoda fotolitografije na kvarcnoj podlozi kako bi se postigla ravnomjerna distribucija optičkih signala. Njegova struktura uključuje supstrat, valovod i pokrovnu ploču, a valovod ima ključnu ulogu u procesu cijepanja snopa.

FBT razdjelnik: Koristeći tradicionalnu tehnologiju, višestruka optička vlakna se spajaju zagrijavanjem, a zatim razvlače pomoću suženog stroja kako bi se optička vlakna poravnala. Spojena optička vlakna zaštićena su epoksidnom smolom i cijevima od silicijevog stakla, a zatim zabrtvljena cijevima od nehrđajućeg čelika i silikonom.

2. Radni raspon valnih duljina
PLC razdjelnik: Podržava širok raspon valnih duljina od 1260nm do 1650nm, pogodan za različita okruženja primjene.

FBT razdjelnik: Ograničeno na tri specifične valne duljine od 850nm, 1310nm i 1550nm, ograničena fleksibilnost.

3. Omjer grananja i uniformnost
PLC razdjelnik: Omogućuje fiksne standardne omjere grananja kao što su 1:2, 1:4, 1:8, 1:16, 1:32 i 1:64, a sve grane imaju isti omjer grananja, a distribucija signala je ujednačena.

FBT razdjelnik: Omogućuje varijabilne i prilagođene omjere grananja, ali ne može jamčiti točan jednak omjer dijeljenja, a distribucija signala je neravnomjerna.

4. Veličina i pakiranje
PLC razdjelnik: kompaktna struktura, mala veličina, pogodna za prostorno ograničene aplikacije, kao što su unutar optičkih mrežnih terminala.

FBT razdjelnik: veće veličine, posebno pri visokim omjerima dijeljenja, paketni modul je veći.

5. Stopa kvarova i pouzdanost
PLC razdjelnik: niska stopa kvarova, posebno bolje performanse pri visokim omjerima dijeljenja, širi raspon radnih temperatura (-40°C do 85°C).

FBT razdjelnik: visoka stopa kvarova, posebno pri omjerima dijeljenja većim od 1:8, sklona kvarovima zbog ekstremnih temperatura ili nepravilnog rada.

6. Trošak
PLC razdjelnik: složen proizvodni proces, visoka cijena, ali može biti skuplji od FBT razdjelnika pri manjim omjerima podjele.

FBT razdjelnik: lako nabavljivi i jeftini materijali, niski troškovi proizvodnje.

7. Scenariji primjene
PLC razdjelnik: pogodan za scenarije primjene koji zahtijevaju veće podijeljene konfiguracije, kao što su FTTx mreže, PON sustavi itd.

FBT razdjelnik: pogodan za mrežne konfiguracije koje zahtijevaju manje od 4 razdjelnika, posebno tipovi 1x2 i 1x4 imaju dobru isplativost.

PLC razdjelnici su bolji od FBT razdjelnika u smislu radnog raspona valnih duljina, ujednačenosti omjera razdjelnika, stope kvarova i pouzdanosti, ali je cijena veća. FBT razdjelnici imaju više prednosti u pogledu cijene i specifičnih valnih duljina, ali su ograničeni omjerom podjele i jednolikošću signala. Izbor razdjelnika ovisi o specifičnim zahtjevima aplikacije i kompromisu između cijene, performansi i pouzdanosti.

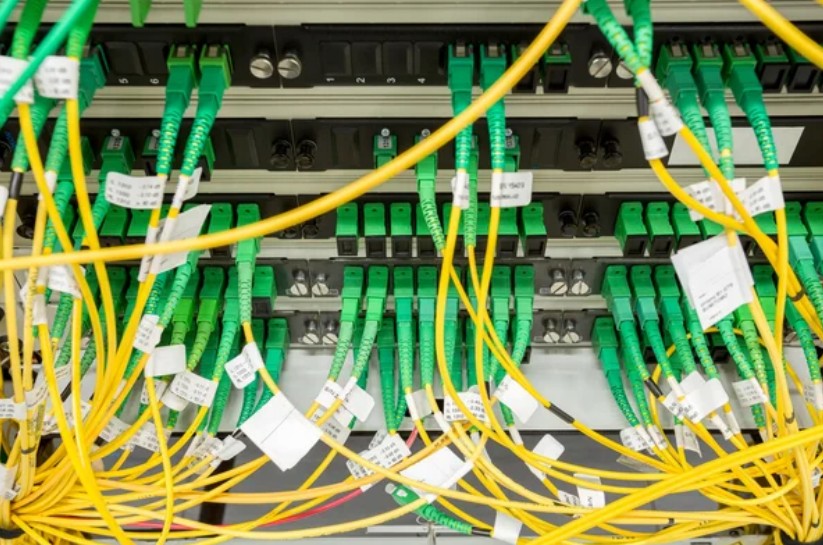

Kako radi PLC razdjelnik u FTTH mreži? Kako koristiti PLC razdjelnik u FTTH mreži?

1. Princip rada PLC razdjelnika
PLC razdjelnik je pasivni optički uređaj temeljen na tehnologiji planarnog optičkog valovoda, koji se široko koristi u modernim komunikacijskim sustavima s optičkim vlaknima. Njegov temeljni princip je korištenje tehnologije fotolitografije za stvaranje višestrukih paralelnih valovodnih struktura na supstratu od kvarcnog stakla visoke čistoće. Ovi valovodi postižu jednoliku distribuciju optičkih signala tijekom širenja zrake.

1.1 Strukturni sastav
Ulazni niz vlakana: uvodi optički signal iz OLT-a (optički linijski terminal) u PLC čip.

PLC čip: sastoji se od više slojeva silicijevog stakla i oblikuje precizan valovod kroz fotolitografiju kako bi se ostvarilo razdvajanje optičkih signala.

Izlazni niz vlakana: distribuira podijeljeni optički signal na više ONT-ova (optički mrežni terminali) ili korisničkih uređaja.

1.2 Radni proces
Optički signal ulazi u PLC čip iz ulaznog priključka;

Unutar čipa, optički signal ravnomjerno se raspoređuje na više izlaznih priključaka kroz strukturu valovoda;

Izlazni priključak prenosi optički signal do svakog korisničkog terminala (kao što je kućni usmjerivač, set-top box, itd.) kroz niz vlakana.

1.3 Ključni pokazatelji uspješnosti
Insercijski gubitak: Gubitak optičkog signala pri prolasku kroz razdjelnik obično je između 7dB i 12dB, ovisno o omjeru dijeljenja i broju kanala.

Ujednačenost kanala: Razlika u optičkoj snazi između svakog izlaznog kanala obično mora biti manja od 1dB.

Raspon radnih valnih duljina: obično 1260nm~1650nm, pogodno za razne potrebe prijenosa.

Izolacija: Stupanj izolacije između različitih kanala obično mora biti veći od 40 dB kako bi se spriječilo preslušavanje signala.

2. Kako se koriste PLC razdjelnici u FTTH mrežama

2.1 Pregled arhitekture FTTH mreže

FTTH (Fiber to the Home) je metoda pristupa koja izravno postavlja optička vlakna u domove ili zgrade korisnika. To je jedna od najpopularnijih tehnologija širokopojasnog pristupa. Njegova tipična arhitektura uključuje:

OLT (Optical Line Terminal): Nalazi se u središnjem uredu, odgovoran je za komunikaciju s više korisnika.

ONU (Optical Network Unit): Nalazi se na korisničkom kraju, odgovoran za pretvaranje optičkih signala u električne signale.

Splitter: Nalazi se između OLT-a i ONU-a, koristi se za distribuciju signala jednog optičkog vlakna do više korisnika.

2.2 Uloga PLC razdjelnika u FTTH

U FTTH mreži, glavna funkcija PLC razdjelnika je ravnomjerna distribucija optičkog signala od OLT-a do više korisnika, čime se ostvaruje učinkovit način prijenosa "jedan izvor za višestruku upotrebu". Ova se tehnologija naziva pasivna optička mreža (PON), a njezine temeljne prednosti su:

Uštedite resurse vlakana: jedno vlakno može služiti više korisnika, smanjujući troškove polaganja vlakana.

Pojednostavite strukturu mreže: nije potrebna nikakva aktivna oprema, smanjujući složenost održavanja.

Podržava veliku propusnost: pogodno za PON sustave velike propusnosti kao što su GPON, EPON i XGS-PON.

2.3 Tipični scenariji primjene PLC razdjelnika
U prvoj razini razdvajanja, PLC razdjelnik se obično instalira u kutiju razdjelnika optičkog kabela, izravno povezujući OLT i više korisničkih terminala. Ova je konfiguracija prikladna za područja s velikom gustoćom korisnika i malom udaljenosti.

Tipična konfiguracija: 1×N (N=4~64) razdjelnik, odnosno jedno ulazno vlakno spojeno je na N izlaznih vlakana.

Prednosti: Uštedite resurse vlakana i fleksibilnu implementaciju.

Nedostaci: Visoki zahtjevi za performanse za razdjelnik, posebno kada je omjer dijeljenja visok (kao što je 1×64).

U cijepanju druge razine, PLC razdjelnik je kaskadno postavljen kako bi formirao strukturu cijepanja na dvije razine. Ova je konfiguracija prikladna za scenarije u kojima su korisnici široko raspoređeni i daleko.

Tipična konfiguracija: primarni razdjelnik (1×4) sekundarni razdjelnik (1×8), podržava ukupno 32 korisnika.

Prednosti: šira pokrivenost, pogodna za ruralna ili udaljena područja.

Nedostaci: povećana složenost implementacije i nešto veći trošak.

U skladu sa stvarnim potrebama postavljanja, PLC razdjelnici imaju različite oblike pakiranja, prikladne za različite scenarije:

3. Prednosti PLC razdjelnika u FTTH

3.1 Visoka pouzdanost i stabilnost

PLC razdjelnici proizvedeni su korištenjem poluvodičkih procesa, visoke konzistencije i stabilnosti, prikladni za različite uvjete okoline.

Raspon radne temperature obično je od -40°C do 85°C, uz snažnu prilagodljivost.

3.2 Mali uneseni gubitak i visoka ujednačenost
Mali uneseni gubitak osigurava visoku učinkovitost prijenosa optičkog signala.

Ravnomjerna raspodjela snage između kanala kako bi se izbjegla degradacija performansi uzrokovana neravnotežom signala.

3.3 Širok raspon radnih valnih duljina
Podržava širok raspon valnih duljina od 1260nm~1650nm, pogodan za različite potrebe prijenosa, kao što je CATV, prijenos podataka itd.

3.4 Visoka isplativost
U usporedbi s FBT (fuzioniranim konusom) razdjelnicima, PLC razdjelnici imaju više troškovnih prednosti pri visokim omjerima podjele.

Prikladno za široku implementaciju, smanjujući ukupne troškove izgradnje mreže.

3.5 Jednostavan za postavljanje i održavanje
Pasivni uređaji, nije potrebno vanjsko napajanje, što pojednostavljuje proces instalacije i održavanja.

Razni oblici pakiranja, lako se integriraju u različite uređaje.

4. Usporedba između PLC razdjelnika i FBT razdjelnika

Uz kontinuirano širenje implementacije FTTH, primjena PLC razdjelnici će postati opsežniji, posebno u scenarijima koji podržavaju zahtjeve visoke propusnosti kao što je 10G/25G PON, njegove će prednosti biti očitije. U budućnosti, uz daljnju optimizaciju proizvodnih procesa i smanjenje troškova, očekuje se da će PLC razdjelnici igrati važnu ulogu u više područja i promicati kontinuirani razvoj optičke komunikacijske tehnologije.

Koji su uobičajeni oblici pakiranja optički PLC razdjelniks ?
Uobičajeni oblici pakiranja optičkih PLC razdjelnika uključuju golo vlakno (mini modul), ABS kutiju, LGX kutiju i stalak, a svaki oblik pakiranja ima svoje specifične scenarije primjene i prednosti.

Golo vlakno (mini modul): Ovaj oblik pakiranja nema konektor, a ulaz i izlaz su dizajnirani kao golo vlakno, obično koristeći izlaz vlakana vrpce. Razdjelnici s golim vlaknima prikladni su za prilike koje se ne rastavljaju često, kao što su kutije s kabelskim konektorima, razvodne ploče s optičkim vlaknima itd.

ABS kutija: ABS kutija PLC razdjelnika koristi plastične ABS školjke za pružanje dobre optičke komponente i zaštite kabela. Ovaj oblik pakiranja je kompaktan i fleksibilan za ugradnju, prikladan za ugradnju u razne ormare za ožičenje ili šasije. Vlakno na ulaznom kraju i vlakno na izlaznom kraju nalaze se na sloju razdjelnog valovoda izrađenog od kvarcne podloge. Struktura je kompaktna i mala, što može omogućiti lakše i fleksibilnije ožičenje. Može se izravno ugraditi u različite postojeće razvodne kutije bez ostavljanja velikog prostora za ugradnju.

LGX kaseta: LGX Cassette PLC razdjelnik ima čvrstu metalnu kutiju i može se koristiti samostalno ili instalirati u standardni okvir za distribuciju vlakana ili šasiju za vlakna. Ovaj upakirani razdjelnik unaprijed je završen s adapterom za vlakna, koji može brzo postići pouzdanu vezu s vlaknima i prikladan je za mrežnu integraciju po principu plug-and-play. Ne zahtijeva spajanje datoteka niti intervenciju tehničara, čime se smanjuje rizik tijekom instalacije.

Montiran na stalak: PLC razdjelnik za montažu na stalak dizajniran je za standardnu ugradnju u ormar od 19 inča i može zadovoljiti zahtjeve velike gustoće ožičenja u podatkovnim centrima ili serverskim sobama.

Ovaj upakirani razdjelnik općenito je upakiran u metalnu kutiju, koja se lako postavlja u projekte optičkih vlakana i pruža dobru zaštitu za PLC razdjelnike. Postoje različita instalacijska sučelja adaptera, kao što su SC, LC, FC ili ST konektori, koji se široko koriste u FTTX projektima, sustavima kabelske televizije i podatkovnim komunikacijskim centrima.

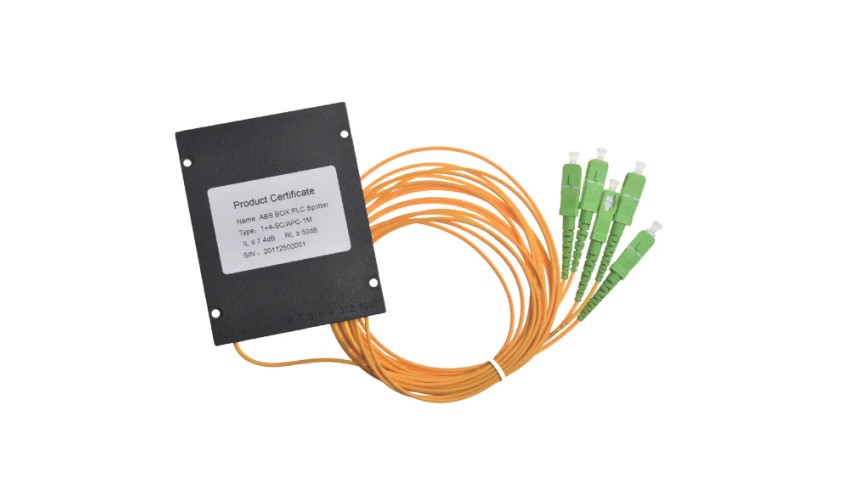

Koje su karakteristike ABS kasete PLC optički razdjelnici ?
ABS kutijasti PLC optički razdjelnik integrirani je valovodni optički uređaj za distribuciju energije temeljen na kvarcnoj podlozi. Široko se koristi u sustavima pasivne optičke mreže (PON) za ravnomjernu distribuciju optičkih signala iz središnjeg ureda (OLT) do više krajnjih korisnika (ONT). Njegove karakteristike su sljedeće:

Kompaktna struktura: ABS kutijasti PLC optički razdjelnik zatvoren je u plastičnom ABS omotaču, koji je male veličine i kompaktne strukture, jednostavan za instalaciju i održavanje. Ovaj dizajn omogućuje jednostavnu ugradnju u različite ormare za ožičenje ili šasije bez zauzimanja puno prostora.

Dobra ujednačenost cijepanja: Zbog upotrebe tehnologije planarnog optičkog valovoda, ABS box-type PLC optički razdjelnik može postići jednoliku distribuciju optičkih signala, a razlika u snazi između svakog kanala je izuzetno mala, obično manja od 1dB, osiguravajući stabilnost i dosljednost prijenosa signala.

Mali uneseni gubitak i nizak gubitak ovisan o polarizaciji (PDL): PLC optički razdjelnik ABS box-type ima karakteristike niskog unesenog gubitka i niskog PDL-a, što čini optički signal manje izgubljenim tijekom prijenosa i poboljšava ukupne performanse sustava.

Širok raspon radnih valnih duljina: Raspon radnih valnih duljina ABS optičkog razdjelnika tipa kutije obično je 1260nm do 1650nm, što je prikladno za razne potrebe prijenosa, uključujući FTTH, PON, CATV i druge sustave.

Visoka pouzdanost i stabilnost: ABS kutijasti PLC optički razdjelnik koristi visokokvalitetne materijale i naprednu proizvodnu tehnologiju, ima dobru prilagodljivost okolišu i stabilnost te može normalno raditi u rasponu radnih temperatura od -40°C do 85°C.

Jednostavan za postavljanje i održavanje: Strukturni dizajn PLC optičkog razdjelnika ABS kutijastog tipa olakšava instalaciju bez kompliciranog postupka otklanjanja pogrešaka. Osim toga, njegov modularni dizajn također je jednostavan za održavanje i zamjenu.

Sukladnost s međunarodnim standardima: ABS kutijasti PLC optički razdjelnik u skladu je s međunarodnim standardima kao što su Telcordia GR-1209-CORE i GR-1221-CORE, osiguravajući njegovu kompatibilnost i pouzdanost u praktičnim primjenama.

Različiti načini cijepanja: PLC optički razdjelnik ABS box-type pruža više načina dijeljenja kao što su 1×N i 2×N kako bi zadovoljio potrebe različitih scenarija primjene, kao što su 1×2, 1×4, 1×8, 1×16, 1×32, 1×64, itd.

Zaštita okoliša i sigurnost: ABS kutijasti PLC optički razdjelnik izrađen je od visokokvalitetnog ABS materijala koji je u skladu s europskim ROHS standardom zaštite okoliša, čime se osigurava zaštita okoliša i sigurnost proizvoda.
