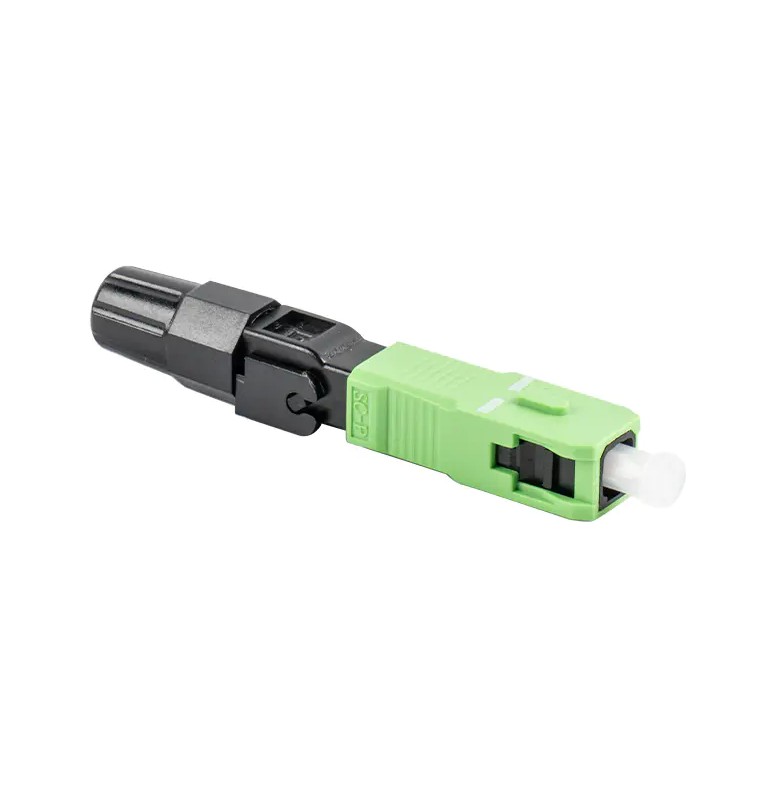

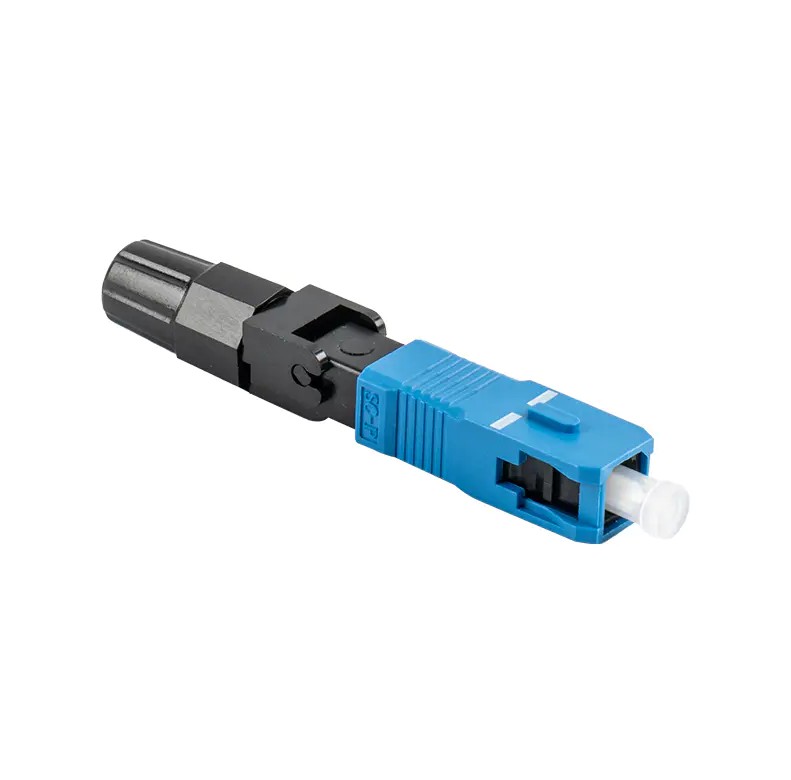

The Brzi konektor optičkih vlakana serije SC je optički konektor koji mehanički postiže brzo spajanje vlakana i namijenjen je za spajanje optičkih kabela na terenu. Obično ima prethodno poliranu steznu čauru i mehanički mehanizam za spajanje, što omogućuje brzo i pouzdano spajanje vlakana.
Razvio ga je NTT Corporation iz Japana, SC konektor je pravokutni optički konektor koji se koristi za uklonjive veze između vlakana. Njegova osnovna struktura sastoji se od ferule i spojne čahure, čije su dimenzije iste kao kod FC konektora, ali mehanizam za pričvršćivanje koristi mehanizam za utikač i zasun, čime se eliminira potreba za rotacijom.
Kućište SC konektora obično je izrađeno od inženjerske plastike, s keramičkim prstenom od cirkonijevog oksida unutar kako bi se osigurala dugotrajna stabilnost. Dizajn ovog konektora omogućuje jednostavan rad i kompatibilnost s različitim vrstama vlakana, uključujući jednomodna i višemodna vlakna.
Važnost svjetlovodnih konektora u modernim komunikacijskim mrežama
Konektori za optička vlakna bitna su komponenta modernih komunikacijskih mreža. Oni povezuju, osiguravaju i štite optička vlakna u optičkim komunikacijskim sustavima, postavljajući temelje za prijenos podataka velike brzine, velikog kapaciteta i velike udaljenosti. S brzim razvojem informacijske tehnologije, područje primjene optičkih konektora nastavlja se širiti, a njihov značaj raste.
1. Temeljna uloga povezivanja i osiguranja optičkih vlakana
Primarna funkcija konektora za optička vlakna je pouzdano povezivanje dva ili više optičkih vlakana, omogućujući prijenos optičkih signala između različitih uređaja ili segmenata linije. U komunikacijskim sustavima s optičkim vlaknima, konektori s optičkim vlaknima ne samo da spajaju, već i osiguravaju vlakna, sprječavajući lom ili neusklađenost. Kroz sofisticirane mehaničke strukture i mehanizme optičkog usklađivanja, konektori optičkih vlakana osiguravaju male gubitke i visoku stabilnost optičkih signala tijekom prijenosa, čime se jamči kvaliteta komunikacije.
2. Podrška zahtjevima za prijenos podataka velike brzine
S razvojem novih tehnologija kao što su 5G, Internet of Things (IoT), računalstvo u oblaku i umjetna inteligencija, potražnja za brzinama prijenosa podataka i propusnošću raste. Kao ključna komponenta optičkih komunikacijskih sustava, optički konektori moraju imati visoku propusnost, nisku latenciju i visoku pouzdanost. Na primjer, brzi konektor optičkih vlakana serije SC koristi mehaničko spajanje fuzijom, eliminirajući potrebu za toplinom ili ljepilima za postizanje brzih i pouzdanih spojeva vlakana. Oni su idealni za scenarije pristupa velikim brzinama kao što je FTTH (optika do kuće).
3. Prilagodljiv različitim scenarijima primjene
Konektori za optička vlakna naširoko se koriste u različitim komunikacijskim mrežnim okruženjima, uključujući, ali ne ograničavajući se na:
Podatkovni centri i poslovne mreže: U podatkovnim centrima optički konektori koriste se za brzi prijenos podataka između poslužitelja, preklopnika, usmjerivača i drugih uređaja te su ključni za izgradnju mrežnih arhitektura visokih performansi.
Telekomunikacijske mreže: U glavnim mrežama i mrežama gradskih područja, konektori optičkih vlakana povezuju optičke kabele, optičku terminalnu opremu i opremu za optički prijenos, pružajući temelj za komunikaciju na velikim udaljenostima velikog kapaciteta.
Fiber-to-the-Home (FTTH): U kućnom širokopojasnom pristupu, konektori optičkih vlakana povezuju optičke kabele s korisničkom terminalnom opremom, igrajući ključnu ulogu u postizanju gigabitnog, pa čak i 10G pristupa.
Sustavi nadzora i sigurnosti: U videonadzoru, upravljanju prometom, nadzoru napajanja i drugim poljima, konektori optičkih vlakana koriste se za izgradnju mreža za video prijenos visoke razlučivosti u stvarnom vremenu.
Industrijska automatizacija i inteligentna proizvodnja: U industrijskoj kontroli, robotici, pametnim tvornicama i drugim poljima, optički konektori koriste se za izgradnju visoko pouzdanih industrijskih Ethernet mreža i sustava upravljanja u stvarnom vremenu.
4. Poboljšanje pouzdanosti i održivosti komunikacijskih sustava
Dizajn i proizvodni proces konektora za optička vlakna izravno utječu na stabilnost i mogućnost održavanja komunikacijskih sustava. Visokokvalitetni optički konektori nude niske gubitke umetanja, visoke povratne gubitke i izvrsnu mehaničku izdržljivost, čime se smanjuje slabljenje signala i smetnje refleksije, poboljšavajući kvalitetu komunikacije. Nadalje, standardizirani dizajn i modularna struktura konektora za optička vlakna olakšavaju instalaciju, održavanje i zamjenu, smanjujući složenost i troškove mrežnih operacija.
5. Promicanje kontinuiranog razvoja komunikacijske tehnologije
Kontinuirano poboljšavanje performansi konektora optičkih vlakana, kao što su niži gubici umetanja, veći povratni gubici, manja veličina i fleksibilnije metode ugradnje, potaklo je napredak komunikacijske tehnologije optičkih vlakana. Na primjer, uvođenje brzog konektora optičkih vlakana serije SC ne samo da pojednostavljuje proces spajanja vlakana, već također poboljšava učinkovitost instalacije i smanjuje troškove postavljanja, pružajući snažnu podršku popularizaciji i primjeni komunikacijske tehnologije optičkih vlakana.
6. Usklađenost s međunarodnim standardima i industrijskim specifikacijama
Kako bi se osigurala kompatibilnost i interoperabilnost optičkih konektora, uspostavljen je niz relevantnih međunarodnih standarda, kao što su TIA/EIA-604-3, IEC 61754 i GB/T 17650. Ovi standardi jasno definiraju dimenzije, performanse i metode ispitivanja optičkih konektora, osiguravajući kompatibilnost između proizvoda različitih proizvođača i promičući zdrav razvoj industrije optičkih komunikacija.
Usporedba SC konektora s drugim tipovima konektora (kao što su LC, FC i ST)
SC konektori se značajno razlikuju od ostalih tipova konektora (kao što su LC, FC i ST) u pogledu strukture, performansi i scenarija primjene. Slijedi detaljna usporedba:
1. Struktura i izgled
SC konektori: Kućište je pravokutno, može se priključiti i odlikuje se dizajnom koji se pričvršćuje. Relativno su velike, otprilike 28 mm dugačke i 15 mm široke, i obično su plave ili sive.
LC konektori: manji od SC konektora, LC konektor je kompaktni pravokutnik, približno 15 mm dugačak i 8 mm širok, i obično je žut. Korištenjem mehanizma zasuna modularne utičnice (RJ), LC konektor se spaja slično kao SC konektor, ali je kompaktniji.
FC konektori: Okrugli izgled, s navojnim spojem, približno 12 mm u promjeru i 30 mm u duljini, i obično su zeleni.
ST konektori: Okrugli izgled, s mehanizmom za pričvršćivanje na vijke i mehanizmom za zaključavanje na pola okreta, prikladni su za sustave višemodnih vlakana.
2. Karakteristike izvedbe
SC konektor: Nudi izvrsnu zamjenjivost i ponovljivost, s unesenim gubitkom unutar 0,3 dB i povratnim gubitkom većim od 40 dB, što ga čini prikladnim za često uključivanje i isključivanje.
LC konektor: Kompaktan, s unesenim gubitkom unutar 0,25 dB i povratnim gubitkom većim od 55 dB. Njegov push-pull plug-in rad štedi prostor i prikladan je za okruženja s visokom gustoćom kabliranja.
FC konektor: Nudi sigurnu, navojnu vezu s unesenim gubitkom od oko 0,2 dB i povratnim gubitkom većim od 50 dB, što ga čini prikladnim za okruženja koja zahtijevaju visoku stabilnost.
ST konektor: Jednostavan za instalaciju, ali sklon uklanjanju, prikladan za prijenosna okruženja male brzine kao što su mreže u kampusu i mreže zgrada.
3. Scenariji primjene
SC konektor: naširoko se koristi u izgradnji mreža telekom operatera, mrežama kabelske televizije i mrežama poslovnih kampusa, kao što su FTTB i FTTH pristupne mreže, povezivanje optičkih modema, razdjelnika i druge opreme.
LC konektor: prikladan za povezivanje poslužitelja i preklopnika unutar podatkovnih centara i povezivanje portova na okvirima za distribuciju optičkih vlakana. Prikladan je za scenarije visoke gustoće kabliranja, kao što su potrebe za kabliranjem optičkim kablovima u podatkovnim centrima koji se šire.
FC konektori: koriste se za povezivanje međugradskih komunikacijskih magistralnih linija i osnovne opreme u računalnim sobama, osiguravajući stabilan prijenos optičkog signala, kao što su međugradske optičke prijenosne mreže na velike udaljenosti i oprema za prespajanje jezgre u velikim podatkovnim centrima.
ST konektori: Obično se koriste u patch panelima s optičkim vlaknima, a nedostatak im je što su skloni lomu, oštećuju spojne točke i utječu na kvalitetu komunikacije s optičkim vlaknima.
4. Prednosti i nedostaci
SC konektori: Prednosti uključuju jednostavnost rada, nisku cijenu, lako uključivanje i isključivanje, minimalnu fluktuaciju gubitaka unesenog umetanja, visoku tlačnu čvrstoću i veliku gustoću ugradnje; nedostaci uključuju lakoću odvajanja.
LC konektori: Prednosti uključuju malu veličinu, prikladnu za kabliranje velike gustoće i jednostavno uključivanje i isključivanje na pritisak; nedostaci uključuju složen proizvodni proces i potencijalno višu cijenu.
FC konektori: Prednosti uključuju sigurnu vezu i dobru zaštitu od prašine, prikladne za primjene koje zahtijevaju čvršće spojeve; nedostaci uključuju relativno složen postupak instalacije.
ST konektori: Prednosti uključuju jednostavnost instalacije i prikladnost za prijenosna okruženja niske brzine; nedostaci uključuju lakoću odvajanja i neprikladnost za kabliranje velike gustoće.
