Što je optički spojni zatvarač?

A Optički spojni zatvarač je poseban uređaj za spajanje, zaštitu i upravljanje optičkim kabelima. Obično se koristi za operacije poput spajanja, grananja, ravnog prolaza ili rezerviranja optičkih kabela. Ima ključnu ulogu u komunikacijskim sustavima s optičkim vlaknima, osiguravajući stabilan rad i dugotrajnu pouzdanost optičkih kabela u različitim okruženjima.

Glavne funkcije zatvarača za spajanje optičkih vlakana
Povezivanje optičkim kabelom: koristi se za spajanje dva ili više optičkih kabela kako bi se postigao kontinuirani prijenos optičkih signala.

Mehanička zaštita: sprječava oštećenje optičkog kabela zbog napetosti, savijanja ili vanjskih sila na spoju.

Zaštita okoliša: pruža svojstva brtvljenja kao što su vodootpornost, otpornost na prašinu i vlagu kako bi se spriječio ulazak vlage, prašine, insekata itd. u unutrašnjost.

Upravljanje zaostalim vlaknima: pruža fiksni prostor za razvrstavanje za preostala vlakna nakon spajanja optičkih vlakana, što je zgodno za održavanje i upravljanje.

Potpora i fiksacija: pruža fizičku potporu za optički kabel kako bi se spriječilo labavljenje uslijed gravitacije ili vibracija.

Struktura sastava Optički spojni zatvarač
Kućište (poklopac spojne kutije): obično izrađeno od metala ili plastike visoke čvrstoće, s dobrom otpornošću na pritisak i otpornošću na koroziju. Površina je dizajnirana s rupama za pričvršćivanje, utorima za brtvljenje itd. za jednostavnu ugradnju i brtvljenje.

Komponente za brtvljenje: obično se koriste silikonske brtve, termoskupljajuće cijevi, O-prstenovi itd., koji se koriste za postizanje IP razine zaštite (kao što je IP68).

Uređaji za pričvršćivanje: uključujući stezaljke, nosače, vijke itd., koji se koriste za pričvršćivanje optičkih kabela kako bi se spriječilo klizanje.

Ladica za skupljanje ostataka vlakana: koristi se za organiziranje i fiksiranje viška duljine optičkih vlakana za jednostavno zavarivanje i održavanje.

Modul za taljenje (opcija): Neki napredni modeli imaju ugrađene spajalice za taljenje ili termoskupljajuće jedinice za operacije zavarivanja na licu mjesta.

Vrste zatvarača za spajanje vlakana
Ovisno o scenariju uporabe i funkcionalnim zahtjevima, zatvarači za spajanje vlakana mogu se podijeliti u sljedeće vrste:

Tehnički parametri zatvarača za spajanje optičkih vlakana

Scenariji primjene Optički spojni zatvaračes
FTTH (fiber to the home) mreža: koristi se za optički pristup u zadnjem kilometru, povezivanje optičkih kabela i korisničkih terminala.

FTTB (fiber to the building) mreža: koristi se za distribuciju vlakana unutar zgrada.

Gradska optička kabelska mreža: koristi se za spajanje magistralnih optičkih kabela s ograncima optičkih kabela.

Energetski komunikacijski sustav: koristi se za komunikacijske veze optičkih vlakana u energetskim tornjevima, trafostanicama i drugim mjestima.

Sustavi nadzora i sigurnosti: koriste se za spajanje optičkih vlakana za videonadzor, inteligentni transport i druge sustave.

Podmorski optički kabeli i komunikacije na velikim udaljenostima: koriste se za prekooceanske ili međuregionalne optičke kabelske veze.

Koje su uobičajene vrste Optički spojni zatvaračes ? Za koja su okruženja za ugradnju prikladni?

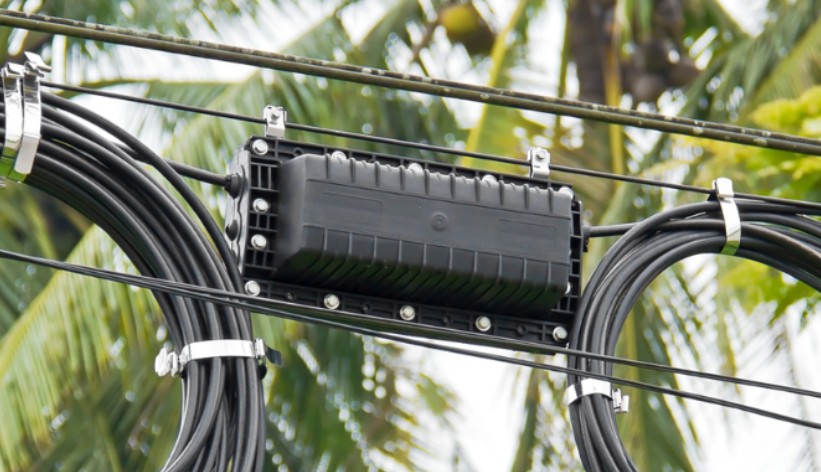

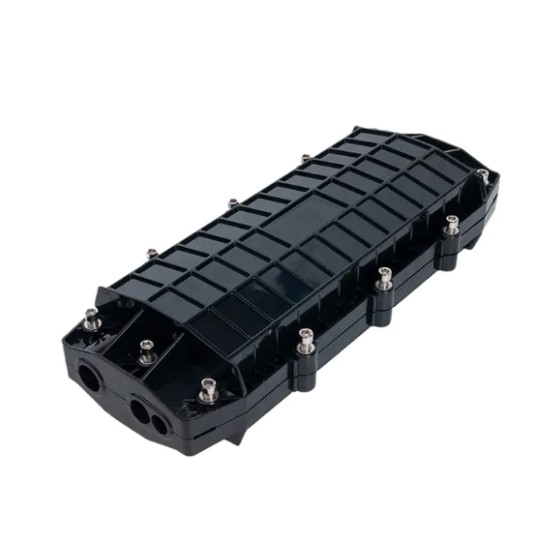

Horizontalna (in-line) kutija za spajanje

Horizontalna (in-line) kutija za spajanje uobičajeni je uređaj za spajanje optičkog kabela, obično cilindrične ili pravokutne strukture, s višestrukim fuzijskim modulima ili fiksnim utorima unutra. Njegove glavne strukture uključuju:

Kućište: obično izrađeno od metala ili plastike visoke čvrstoće, s dobrom otpornošću na pritisak i koroziju.

Modul za fuziju: koristi se za spajanje fuzijom optičkih vlakana, s unutrašnjom ladicom za fuziju, termoskupljajućom cijevi ili modulom za hladno spajanje.

Učvršćenje: koristi se za učvršćivanje optičkog kabela kako bi se spriječilo klizanje ili pomicanje optičkog kabela tijekom procesa spajanja.

Komponente za brtvljenje: kao što su silikonske brtve, O-prstenovi itd., koje se koriste za postizanje otpornosti na vodu i prašinu.

Ladica za skupljanje ostataka vlakana: koristi se za organiziranje i fiksiranje viška duljine optičkih vlakana za jednostavno spajanje i održavanje.

Horizontalna spojna kutija prikladna je za sljedeća okruženja ugradnje:
Podzemna izravna ukopana instalacija: koristi se za spajanje optičkih kabela ispod gradskih prometnica ili u zelenim pojasevima.
Polaganje cjevovoda: koristi se za izravno spajanje optičkih kabela u podzemne cjevovode.
Nadzemna instalacija: koristi se za izravno spajanje optičkih kabela na stupove.
Unutarnje ožičenje: koristi se za izravno spajanje optičkih kabela unutar zgrada.

Način ugradnje horizontalne (linijske) spojne kutije
Izravna instalacija za ukopavanje: zakopajte spojnu kutiju izravno u zemlju, pogodno za ruralna ili udaljena područja.
Instalacija cjevovoda: spojnu kutiju postavite u cjevovod, pogodno za urbanu podzemnu optičku kabelsku mrežu.
Nadzemna instalacija: pričvršćena na stup kukicama ili nosačima, pogodna za spajanje magistralnih optičkih kabela u gradovima ili predgrađima.

Strukturni dizajn vodoravne (linijske) razvodne kutije je relativno jednostavan. Unutarnje komponente uključuju fuzijske module, pričvrsne elemente, komponente za brtvljenje i ladice za sakupljanje zaostalih vlakana, itd. Cjelokupni raspored je jasan i jednostavan za instalaciju i održavanje. Ova struktura ga čini vrlo prikladnim za scenarije povezivanja s jednom točkom.

kao što je ravno spajanje magistralnih optičkih kabela, što može učinkovito smanjiti gubitke grananja i poboljšati stabilnost prijenosa optičkog signala. Osim toga, zbog svoje jednostavne strukture i niske cijene, ekonomičniji je od ostalih vrsta razvodnih kutija i prikladan je za projekte s ograničenim proračunom. Istodobno, postupak ugradnje vodoravne razvodne kutije ne zahtijeva složene alate, jednostavan je za rukovanje i prikladan je za brzu konstrukciju, posebno za privremene ili hitne potrebe spajanja optičkih kabela.

Iako je vodoravna razvodna kutija prikladna za spajanje u jednoj točki i direktan prijenos magistralnog optičkog kabela, njegova struktura podržava samo "jedan ulaz i jedan izlaz" ili "jedan ulaz i jedan izlaz i zatim grananje", što nije prikladno za višesmjerno grananje veze, posebno u scenarijima visoke gustoće kao što su podatkovni centri i pametne zgrade.

Osim toga, njegov unutarnji prostor je ograničen, stopa iskorištenja je niska, a skalabilnost je loša, što otežava zadovoljenje potreba kontinuiranog razvoja optičke kabelske mreže. Stoga je pri odabiru vrste spojne kutije potrebno razumno planirati na temelju stvarnih potreba.

Vertikalna (kupolasta) spojna kutija
Vertikalna spojna kutija (kupolastog tipa) je uređaj pogodan za višesmjerno spajanje grana. Obično je u obliku kupole ili polulopte, s velikim unutarnjim prostorom, koji može primiti granu spoj više optičkih kabela. Njegova glavna struktura uključuje:

Kućište: obično izrađeno od metala ili plastike visoke čvrstoće, s dobrom otpornošću na pritisak i koroziju.

Modul za fuziju: Unutra se nalazi više ladica za fuziju ili grana, kao što su 1 ulaz/4 izlaza, 1 ulaz/6 izlaza, itd.

Rotacijska ladica za spajanje: pogodna je za povezivanje i upravljanje višestrukim optičkim kabelima.

Komponente za brtvljenje: kao što su silikonske brtve, O-prstenovi itd., koje se koriste za postizanje otpornosti na vodu i prašinu.

Ladica za skupljanje ostataka vlakana: koristi se za organiziranje i fiksiranje viška duljine optičkih vlakana, što je zgodno za spajanje i održavanje.

Okomite razvodne kutije naširoko se koriste u sljedećim scenarijima:
FTTH (Fiber to the Home) mreža: koristi se za povezivanje zadnje milje između magistralnog optičkog kabela i korisničkog terminala.
Unutarnje ožičenje zgrade: koristi se za spajanje glavnog optičkog kabela u zgradi s ogrankom optičkog kabela svakog kata ili jedinice.
Unutarnja/vanjska hibridna instalacija: pogodna za spajanje ogranaka optičkog kabela u postojećim projektima obnove zgrada ili novim građevinskim projektima.
Pristupne točke visoke gustoće: kao što su podatkovni centri, pametne zgrade, urbane optičke kabelske mreže itd.

Način ugradnje vertikalne (kupolne) razvodne kutije
Unutarnja instalacija: koristi se za spajanje grane optičkog kabela unutar zgrade.
Vanjska instalacija: koristi se za vanjsko spajanje ogranka optičkog kabela, kao što je FTTH pristupna točka.
Hibridna instalacija: pogodna za spajanje ogranaka optičkog kabela u postojećim projektima renoviranja zgrada ili novih građevinskih projekata.

Vertikalna (kupolasta) razvodna kutija podržava višekanalno povezivanje grana, pogodno za scenarije pristupa optičkim kabelima visoke gustoće, kao što su 1 ulaz/4 izlaza, 1 ulaz/6 izlaza i druge konfiguracije. Njegov unutarnji prostor je velik, što je pogodno za raspored optičkih kabela i upravljanje preostalim vlaknima, te je pogodan za pristupne točke visoke gustoće kao što su stambena područja i uredske zgrade. U isto vrijeme, ova vrsta spojne kutije je fleksibilna za ugradnju i može podržati više metoda polaganja kao što su iznad glave, cjevovod i izravno ukopavanje.

Međutim, njegova struktura je relativno složena, a instalacija i održavanje zahtijevaju određene vještine. Trošak je također nešto veći od ostalih vrsta, a ima i određene zahtjeve za okruženje instalacije, što nije prikladno za privremenu izgradnju.

Termoskupljajuća spojna kutija
Termoskupljajuća spojna kutija je uređaj koji je zabrtvljen pomoću termoskupljajuće cijevi ili termoskupljajućeg rukava. Obično je dizajniran minijaturizirano i pogodan je za spajanje manjeg broja optičkih kabela. Njegova glavna struktura uključuje:

Kućište: obično izrađeno od plastike ili metala, jednostavne strukture.

Modul za spajanje: Unutra se nalazi ladica za spajanje ili modul za hladno spajanje za spajanje optičkih vlakana.

Termoskupljajuća cijev: skuplja se zagrijavanjem kako bi stvorila čvrstu vodonepropusnu brtvu.

Fiksna stezaljka: koristi se za pričvršćivanje optičkog kabela kako bi se spriječilo klizanje.

Ladica za skupljanje ostataka vlakana: koristi se za organiziranje i fiksiranje viška duljine optičkih vlakana za jednostavno spajanje i održavanje.

Termoskupljajuća spojna kutija prikladna je za sljedeće scenarije:
Rani projekt transformacije mreže optičkih kabela: koristi se za povezivanje i nadogradnju starih optičkih kabela.
Privremena ili hitna instalacija: kao što je privremena konstrukcija, privremeni komunikacijski vodovi itd.
Male pristupne točke: poput malih baznih stanica, privremenih nadzornih točaka itd.
Projekti s ograničenim proračunom: Prikladno za projekte s visokim troškovima.

Načini ugradnje termoskupljajućih spojnih kutija
Brza montaža: Brtvljenje se postiže zagrijavanjem i skupljanjem termoskupljajuće cijevi, što je pogodno za brzu izradu.
Minijaturna instalacija: Prikladno za scenarije s ograničenim prostorom, kao što su male pristupne točke.
Privremena instalacija: Prikladno za privremenu izgradnju ili hitne komunikacijske linije.

Termoskupljajuća spojna kutija jednostavna je za montažu, ne zahtijeva složene alate i prikladna je za brzu montažu, posebno za projekte s ograničenim proračunom. Postiže dobre vodootporne performanse skupljanjem termoskupljajuće cijevi, ima snažno brtvljenje i može učinkovito zaštititi unutarnje optičko vlakno od čimbenika okoline.

Osim toga, ova vrsta spojne kutije prikladna je za spajanje manjeg broja optičkih kabela, prikladna za male pristupne točke ili scenarije privremene izgradnje. Međutim, toplinski skupljajuća spojna kutija ne može se ponovno upotrijebiti i ne može se ponovno otvoriti nakon završetka toplinskog skupljanja, što ograničava njezinu primjenu u scenarijima koji zahtijevaju često rastavljanje i sastavljanje. Istodobno, termoskupljajući materijali imaju kratak životni vijek, skloni su starenju i prikladni su samo za spajanje malog broja optičkih kabela, nisu prikladni za višekanalno grananje ili zahtjeve pristupa velike gustoće.

Mehanički zabrtvljena spojna kutija
Mehanički zabrtvljena spojna kutija je uređaj koji koristi brtve, O-prstenove, brtve za brtvljenje i druge mehaničke metode za postizanje brtvljenja. Obično je modularnog dizajna i prikladan za razne scenarije spajanja optičkih kabela. Njegove glavne strukture uključuju:

Kućište: obično izrađeno od metala ili plastike visoke čvrstoće, s dobrom otpornošću na pritisak i koroziju.

Modul za fuziju: Unutra se nalazi više ladica za fuziju ili grana, kao što su 1 ulaz/4 izlaza, 1 ulaz/6 izlaza, itd.

Brtvene komponente: kao što su silikonske brtve, O-prstenovi, brtvene brtve itd., koje se koriste za postizanje otpornosti na vodu i prašinu.

Učvršćenje: koristi se za učvršćivanje optičkog kabela kako bi se spriječilo klizanje.

Ladica za skupljanje ostataka vlakana: koristi se za organiziranje i fiksiranje viška duljine optičkih vlakana za jednostavno spajanje i održavanje.

Mehanički zabrtvljena spojna kutijaes are suitable for the following scenarios:
Novi projekti: pogodni za izgradnju moderne komunikacijske mreže, kao što su FTTH, FTTB itd.
Scenariji pristupa visoke gustoće: kao što su podatkovni centri, pametne zgrade, urbane optičke kabelske mreže itd.
Višestruke metode polaganja: Podržava višestruke metode postavljanja kao što su iznad glave, cjevovod i izravno ukopavanje.
Scenariji koji zahtijevaju često rastavljanje i sastavljanje: kao što su podatkovni centri, bazne stanice i drugi scenariji koji zahtijevaju često održavanje.

Način ugradnje spojne kutije tipa mehaničke brtve
Novi projekt: Pogodan za izgradnju moderne komunikacijske mreže, kao što su FTTH, FTTB, itd.
Scenariji pristupa visoke gustoće: kao što su podatkovni centri, pametne zgrade, urbane optičke kabelske mreže itd.
Višestruke metode polaganja: Podržava višestruke metode postavljanja kao što su iznad glave, cjevovod i izravno ukopavanje.
Scenariji čestog rastavljanja i sklapanja: Prikladno za scenarije koji zahtijevaju često održavanje, kao što su podatkovni centri, bazne stanice itd.

Spojna kutija tipa mehaničke brtve ima karakteristike mogućnosti ponovne upotrebe i zamjenjivih brtvi, što je prikladno za scenarije koji zahtijevaju često rastavljanje i sastavljanje, kao što je održavanje podatkovnog centra ili bazne stanice. Njegova struktura mehaničke brtve je izdržljivija i ima duži radni vijek od termoskupljajućeg tipa, te je vrlo prilagodljiva, prikladna za različita okruženja i vrste optičkih kabela. Osim toga, ova vrsta spojne kutije fleksibilna je za ugradnju i podržava više metoda polaganja kao što su iznad glave, cjevovod i izravno ukopavanje kako bi se zadovoljile potrebe različitih scenarija.

Međutim, njegova instalacija je relativno složena i zahtijeva profesionalne alate i osoblje s određenim tehničkim vještinama. Trošak je također relativno visok, a postoje i određeni zahtjevi za okolinu instalacije. Potrebno je osigurati da su brtve postavljene na mjesto kako bi se izbjegli problemi curenja vode.

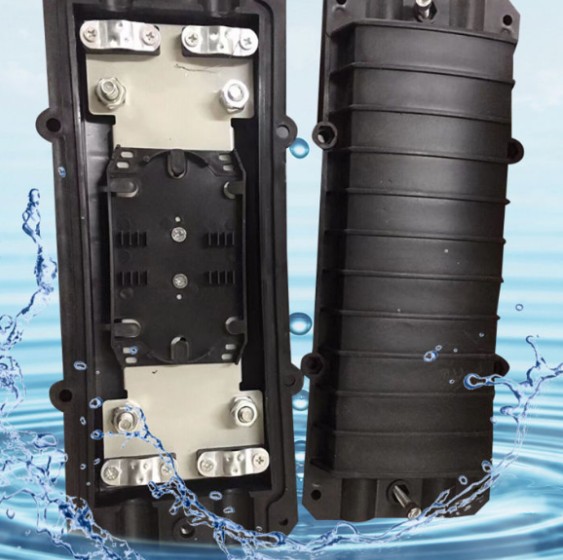

Kakvu vrstu zaštite pruža ocjena vodootpornosti zatvarača za spajanje optičkih vlakana (kao što je IP68)?
Ocjena vodootpornosti fiber optic splice closure (kao što je IP68) može pružiti sljedeću zaštitu:

Potpuna otpornost na prašinu: Prvi broj "6" oznake IP68 znači da uređaj može u potpunosti spriječiti ulazak čvrstih predmeta promjera većeg od 1 mm, odnosno može blokirati sve čestice prašine i osigurati da prašina ne ometa unutarnje komponente.

Visoka vodootporna izvedba: drugi broj "8" ocjene IP68 znači da se uređaj može uroniti u vodu određeno vrijeme, obično na dubinu od 1 metar na dulje od 30 minuta, a u nekim slučajevima i do dubine od 1,5 metara. Ova zaštitna sposobnost omogućuje da spojni zatvarač optičkih vlakana održi stabilan rad u okruženjima s oštrom vodom.

Prikladno za vanjska i teška okruženja: IP68 vodootporni spojni zatvarači mogu se učinkovito oduprijeti utjecaju čimbenika okoline kao što su kiša, vlaga i prskanje vodom i prikladni su za vanjska okruženja, rudnike, tunele, pod zemljom i druga okruženja s teškom vodom ili prašinom. Na primjer, u FTTH (fiber to the home) mrežama, IP68 vodootporni zatvarači mogu osigurati stabilnost i pouzdanost optičkih veza.

Dobro brtvljenje: IP68 vodootporne razvodne kutije obično usvajaju učinkovite mjere brtvljenja, kao što su O-prstenovi, brtve i ljepila za brtvljenje, kako bi se spriječilo ulazak vlage i drugih čestica u kućište. Ovaj dizajn osigurava da oprema neće otkazati zbog utjecaja vanjskog okruženja tijekom dugotrajne uporabe.

Otpornost na koroziju i otpornost na starenje: Vodootporne razvodne kutije IP68 obično su izrađene od visokokvalitetnih materijala, kao što su aluminijske legure, plastika i ABS plastika, koji imaju dobru otpornost na koroziju i starenje i mogu produžiti životni vijek opreme.

Prikladno za razne načine ugradnje: IP68 vodootporne razvodne kutije nisu samo prikladne za nadzemnu ugradnju, već i za polaganje cjevovoda i izravnu ugradnju u ukop, što može zadovoljiti zahtjeve ugradnje u različitim okruženjima.

Kako učinak brtvljenja razvodne kutije s optičkim vlaknima osigurava pouzdanost u dugotrajnoj uporabi?
Učinak brtvljenja razvodne kutije s optičkim vlaknima jedan je od ključnih čimbenika za osiguranje njezine dugoročne pouzdanosti. Kako bi se osiguralo da učinak brtvljenja ostane stabilan u dugotrajnoj uporabi, obično se koriste različita tehnička sredstva i materijali za postizanje učinkovite zaštite od vode, prašine i vlage. Evo nekih uobičajenih tehnologija brtvljenja i načina na koji one osiguravaju dugoročnu pouzdanost:

Mehanička brtva: mehanička brtva je najčešće korištena metoda brtvljenja. To se postiže čvrstim pričvršćivanjem poklopca spojne kutije na kućište pomoću komponenti kao što su silikonske brtve, O-prstenovi i vijci od nehrđajućeg čelika. Ova metoda brtvljenja ima dobru izvedbu ponovnog otvaranja i zatvaranja i prikladna je za scenarije koji zahtijevaju često održavanje. Osim toga, strukturu mehaničke brtve nije lako ostarjeti tijekom dugotrajne uporabe i može učinkovito spriječiti ulazak vlage i prašine u kutiju za spajanje, štiteći na taj način optički konektor od utjecaja okoline.

Termoskupljajuća brtva: Termoskupljajuća brtva služi za skupljanje termoskupljajuće cijevi ili termoskupljajućeg rukavca oko optičkog kabela kako bi se formirao čvrsti brtveni sloj. Ova metoda je prikladna za spajanje manjeg broja optičkih kabela, posebno u ranim projektima rekonstrukcije optičke kabelske mreže. Termoskupljajući materijali mogu čvrsto pristajati na plašt kabela nakon zagrijavanja, pružajući dobru vodootpornost. Međutim, termoskupljajuće brtve se ne mogu ponovno koristiti i ne mogu se ponovno otvoriti nakon završetka toplinskog skupljanja, stoga su prikladnije za scenarije jednokratne ugradnje.

Elastomerna gumena brtva: Elastomerni gumeni brtveni materijali (kao što je TPE gel) imaju dobru fleksibilnost i otpornost i mogu popuniti sve praznine unutar kutije za spajanje kako bi formirali bešavnu brtvu. Ovaj materijal se može ravnomjerno rasporediti kada je pod pritiskom kako bi se osigurao učinak brtvljenja. Osim toga, elastomerni gumeni brtveni materijal također ima karakteristike otpornosti na starenje i koroziju, te se može koristiti dugo vremena u teškim uvjetima.

Silikonsko brtvljenje: Silikonski brtveni materijal je novija tehnologija brtvljenja s izvrsnom temperaturnom otpornošću i kemijskom stabilnošću te se može prilagoditi širokom rasponu uvjeta okoline. Silikonski brtveni materijal se oblikuje u kalupu odjednom, tako da je spojna površina razvodne kutije bešavna, čime se osigurava pouzdano brtvljenje. Osim toga, silikonski brtveni materijal također može pokriti širi raspon promjera kabela i prilagoditi se optičkim kabelima različitih specifikacija.

Dvostruki dizajn brtvljenja: U nekim razvodnim kutijama visoke klase ili posebne primjene usvojen je dvostruki dizajn brtvljenja, to jest, sloj termoskupljajućeg ili elastomernog brtvljenja dodaje se na temelju mehaničkog brtvljenja kako bi se dodatno poboljšala izvedba brtvljenja. Ovaj dizajn može se učinkovito nositi s izazovima brtvljenja u složenim okruženjima i osigurati da razvodna kutija neće pokvariti zbog promjena u vanjskom okruženju tijekom dugotrajne uporabe.

Kompatibilnost i trajnost materijala za brtvljenje: Kako bi se osigurala dugoročna pouzdanost izvedbe brtvljenja, materijal za brtvljenje koji se koristi u razvodnoj kutiji mora biti kompatibilan s materijalom optičkog kabela i imati dobru otpornost na starenje i koroziju. Na primjer, serija standarda YD/T 814.x jasno propisuje fizikalna, kemijska svojstva i zahtjeve kompatibilnosti materijala spojne kutije kako bi se osiguralo da materijali za brtvljenje neće propasti zbog čimbenika okoline (kao što su vlaga, slani sprej, ultraljubičaste zrake itd.).

Specifikacije procesa izgradnje i ugradnje: Osim samih materijala, proces izgradnje i specifikacije ugradnje također su važni čimbenici koji utječu na učinkovitost brtvljenja. Na primjer, tijekom postupka ugradnje treba osigurati da je brtveni prsten ravnomjerno postavljen u utor za brtvljenje i da su vijci zategnuti bez ostavljanja praznina. Osim toga, trebalo bi također izvršiti poliranje omotača optičkog kabela kako bi se osiguralo da se brtvena traka ili brtveni prsten mogu čvrsto spojiti s površinom optičkog kabela, čime se poboljšava učinak brtvljenja.

Koje su posebne primjene spojnih kutija optičkih vlakana u FTTH mrežama?
Spojne kutije od optičkih vlakana imaju mnoge posebne primjene u FTTH (fiber to the home) mrežama, koje se uglavnom ogledaju u sljedećim aspektima:

Funkcije povezivanja i distribucije: U FTTH mrežama spojne kutije za optička vlakna koriste se za povezivanje magistralnih optičkih kabela s optičkim kabelima za korisnički pristup kako bi se postiglo spajanje optičkih vlakana, razdvajanje vlakana i distribucija. Na primjer, kutija za razdjelnik optičkog kabela (kutija) može dovršiti vezu između distribucijskog kabela i korisničkog kabela na otvorenom ili u zatvorenom prostoru i podržava rješenja za razdjelnik na više razina. Osim toga, Optički spojni zatvarač također podržava fiksaciju, fuziju i upravljanje zaostalim vlaknima optičkih vlakana kako bi se osigurala stabilnost i pouzdanost veza optičkih vlakana.

Zaštitni spoj: The Optički spojni zatvarač pruža mehaničku zaštitu i zaštitu od okoliša za vezu optičkih vlakana kako bi se spriječilo da vanjski čimbenici poput vlage i prašine oštete optičko vlakno.

Na primjer, spojni zatvarač s optičkim vlaknima s razinom zaštite IP65 može se učinkovito oduprijeti utjecaju čimbenika okoline kao što su kiša i vlaga, te je prikladan za scene s teškom vodom ili prašinom na otvorenom, u rudniku, tunelu i drugim okruženjima. Osim toga, učinak brtvljenja kutije za spajanje postiže se mehaničkim brtvljenjem, termoskupljajućim brtvljenjem i drugim metodama kako bi se osigurala dugoročna pouzdanost.

Fleksibilna metoda ugradnje: Zatvarač za spajanje optičkih vlakana podržava različite metode ugradnje, uključujući ugradnju na zid, na stup i na stalak, prikladnu za različite scenarije primjene.

Na primjer, ploča s FTTH utičnicama može se okrenuti za jednostavno održavanje i instalaciju, pogodna za unutarnju i vanjsku upotrebu. Osim toga, Optički spojni zatvarač također se može postaviti na stupove ili zgrade kako bi se osigurala stabilna zaštita za veze optičkih vlakana.

Podržava više načina povezivanja: The Optički spojni zatvarač podržava više načina spajanja, uključujući spajanje fuzijom, hladno spajanje i spajanje na licu mjesta. Na primjer, optički spojni zatvarač opremljen je prethodno poliranim klinovima i mehaničkim konektorima. Nije potrebno spajanje optičkih vlakana niti poliranje. Veza s optičkim vlaknima može se spojiti pomoću jednostavnih alata za povezivanje. Osim toga, Optički spojni zatvarač također podržava sučelja adaptera kao što su SC i LC, koja su prikladna za različite vrste potreba za spajanjem optičkih vlakana.

Snažna prilagodljivost: spojni zatvarač od optičkih vlakana prikladan je za različite uvjete okoline, uključujući teške uvjete poput visoke temperature, visoke vlažnosti i jakog vjetra.

Na primjer, raspon radne temperature zatvarača za spajanje optičkih vlakana obično je između -40°C i 85°C, što se može prilagoditi ekstremnim klimatskim uvjetima. Osim toga, zatvarač za spajanje optičkih vlakana također ima dobru otpornost na koroziju i svojstva protiv starenja, što može produžiti životni vijek opreme.

Podržava pristup visoke gustoće: U FTTH mreži, Fiber Optic Splice Closure podržava potrebe pristupa visoke gustoće, kao što su 1 ulaz/4 izlaza, 1 ulaz/6 izlaza i druge konfiguracije. Ova vrsta spojne kutije prikladna je za pristupne točke visoke gustoće kao što su stambena područja i uredske zgrade kako bi se zadovoljile potrebe korisnika za pristupom optičkim vlaknima.

Jednostavno održavanje i upravljanje: dizajn Optički spojni zatvarač je jednostavan za održavanje i upravljanje. Na primjer, unutarnja struktura zatvarača za spajanje optičkih vlakana je razumno dizajnirana, što je pogodno za raspored i fiksaciju optičkih vlakana i smanjuje gubitak optičkih vlakana. Osim toga, postupak ugradnje zatvarača za spajanje optičkih vlakana je jednostavan, ne zahtijeva složene alate i prikladan je za brzu konstrukciju.

Koje su metode ugradnje zatvarača za spajanje optičkih vlakana?
Postoji mnogo načina za ugradnju zatvarača za spajanje optičkih vlakana, a specifični izbor ovisi o načinu polaganja optičkog kabela i stvarnim zahtjevima okoliša. Slijedi nekoliko uobičajenih metoda instalacije i njihovi detaljni opisi:

Nadzemna instalacija: Nadzemna instalacija služi za pričvršćivanje spojnog spoja optičkih vlakana na stup ili nosač, što je prikladno za spajanje magistralnih optičkih kabela u gradovima ili predgrađima. Nosači, vijci i drugi dodaci potrebni su tijekom instalacije kako bi se osigurala stabilnost kutije za spajanje. Ova metoda instalacije prikladna je za scenarije u kojima je potrebno smanjiti smetnje s tla, kao što su pristupne točke u FTTH mrežama.

Instalacija cjevovoda: Kod polaganja cjevovoda, Optički spojni zatvarač obično se ugrađuje u šaht ili šaht cjevovoda radi zaštite optičkog kabela od vanjskog okruženja. Tijekom instalacije, spojnu kutiju potrebno je postaviti na viši položaj u šahtu kako bi se spriječilo namakanje vode, a spojnu kutiju potrebno je učvrstiti nosačem kako bi se osiguralo da je preostali kabel optičkog kabela smotan u "O" prsten i fiksiran veznom žicom.

Izravna ukopna instalacija: Izravna ukopna instalacija je pokopati Optički spojni zatvarač izravno ispod zemlje, što je pogodno za ruralna ili nerazvijena područja. Prilikom postavljanja morate odabrati odgovarajuće ulazne i izlazne cijevi u skladu s promjerom optičkog kabela i osigurati brtvljenje kako biste spriječili da vlaga i pritisak tla oštete optički kabel.

Zidna instalacija: Zidna instalacija prikladna je za spajanje optičkih kabela u zatvorenom prostoru ili unutar zgrada, a obično se koristi za terminalski pristup u FTTH mrežama. Možete odabrati objesiti ga na zid ili držati stup prilikom postavljanja. Materijal ljuske spojne kutije uglavnom je visokokvalitetni ugljični čelik s površinskim prskanjem, koji ima dobru otpornost na koroziju i mehaničku čvrstoću.

Instalacija u rack-u: Instalacija u rack-u prikladna je za scene koje zahtijevaju često održavanje, kao što su podatkovni centri i bazne stanice. Kutija za spajanje može se ugraditi u standardni stalak za jednostavno upravljanje i održavanje. Poseban pribor za pričvršćivanje mora se koristiti tijekom instalacije kako bi se osiguralo da je spojna kutija stabilna u stalku.

Instalacija s ponovljenim otvaranjem: neke vrhunske spojne kutije podržavaju ponovljeno otvaranje i zatvaranje, što je prikladno za scene koje zahtijevaju često održavanje. Prilikom postavljanja trebate samo otpustiti vijke sa šesterokutnom glavom kako biste otvorili kutiju za spajanje. Jednostavan je za rukovanje i prikladan za različite načine spajanja kao što su hladno spajanje i vruće spajanje.

Montaža termoskupljajućeg brtvljenja: Termoskupljajuće brtvljenje je način ugradnje kojim se postiže brtvljenje stezanjem termoskupljajuće cijevi, što je pogodno za spajanje manjeg broja optičkih kabela. Tijekom instalacije, termoskupljajuća cijev se mora staviti na optičko vlakno, a nakon zagrijavanja, čvrsto se spaja s optičkim vlaknom kako bi se dobila dobra vodonepropusnost.

Ugradnja mehaničke brtve: mehaničke brtve su zapečaćene pomoću komponenti kao što su O-prstenovi i brtve, koje su prikladne za scenarije koji zahtijevaju višestruko rastavljanje i sastavljanje. Tijekom postavljanja osigurajte da je brtveni prsten ravnomjerno postavljen u utor za brtvljenje i pritegnite vijke kako biste spriječili curenje vode.
