OTDR

OTDR Fiber Optic Equipment je profesionalni uređaj koji se koristi za testiranje i rješavanje problema u mrežama s optičkim vlaknima.
Precizno mjerenje i pozicioniranje: OTDR oprema za optička vlakna može točno izmjeriti duljinu, gubitak, događaje refleksije i lokaciju točaka kvarova optičkih veza ubrizgavanjem svjetlosnih impulsa i analizom povratno raspršenih i reflektiranih signala u optičkom vlaknu. Ove značajke čine ga ključnim alatom za osiguranje pouzdanosti i performansi optičkih mreža.

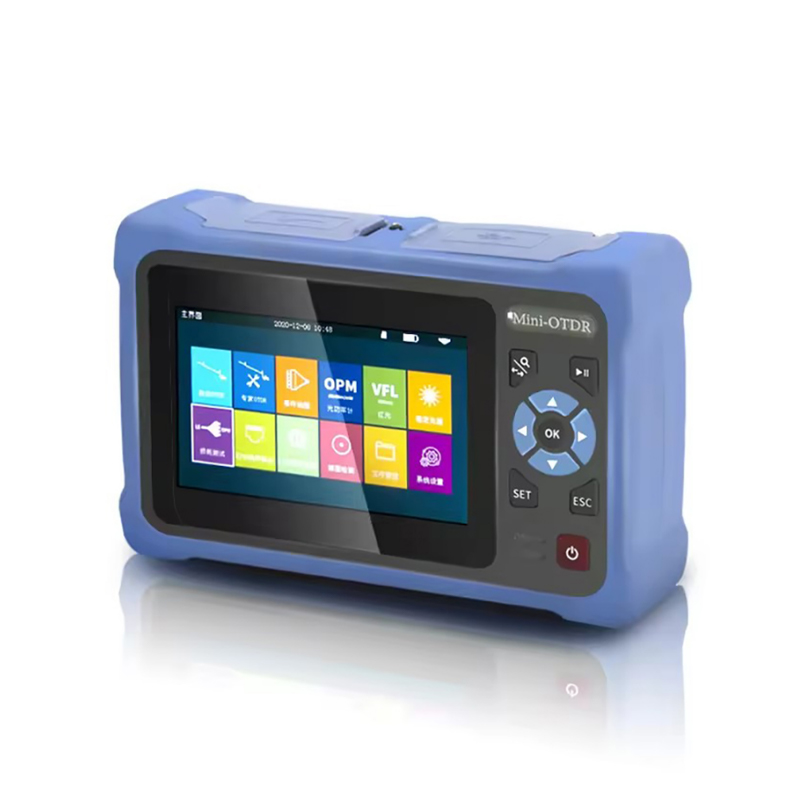

  • NK4000D NK4000D

    NK4000D

    NK4000 serija OTDR ima 4,3-inčni kapacitivni zaslon osjetljiv na dodir. Integrira 12 funkcija, k
O NAMA

Ningbo Goshining Communication Technology Co., Ltd. je poduzeće koje dizajnira, proizvodi i prodaje cijeli niz proizvoda od optičkih vlakana s visokokvalitetnim i prvoklasnim uslugama, koje nam omogućuju da ispunimo sve zahtjeve kupaca i ponudimo uslugu na jednom mjestu. Naši proizvodi uključuju brzi konektor s optičkim vlaknima, kabel za spajanje, PLC razdjelnik, kabele, razvodnu kutiju, zatvarač za spajanje i priključnu kutiju itd. Također nudimo usluge prilagođavanja kako bismo pomogli u razvoju vašeg vlastitog brenda.

Potvrda
Vijesti
OTDR Industry knowledge

Mehanizam rada OTDR sličan je radarskom sustavu i ostvaruje dijagnozu optičke veze kroz preciznu optičku analizu vremenske domene:

Sustav emisije pulsa: OTDR ima ugrađen visoko stabilni laserski izvor, koji emitira uske svjetlosne impulse određene valne duljine. Energija impulsa može doseći 100mW, širina određuje razlučivost ispitne udaljenosti, a frekvencija ponavljanja (1kHz-50kHz) utječe na brzinu mjerenja. Inteligentni sustav upravljanja pulsom može automatski optimizirati kombinaciju parametara prema ispitnoj udaljenosti.

Analiza povratnog raspršenja: Kada se svjetlosni puls prenosi optičkim vlaknom, generira se Rayleighovo raspršenje (oko 0,0001% ukupne optičke snage), a neki fotoni (oko -50 dB do -80 dB) vratit će se duž izvorne putanje. OTDR hvata te slabe signale kroz vrlo osjetljiv APD detektor i točno bilježi njihovo vrijeme povrata i intenzitet. Intenzitet raspršene svjetlosti proporcionalan je koeficijentu slabljenja optičkog vlakna, a gubitak između bilo koje dvije točke može se izračunati analizom nagiba krivulje raspršenja.

Detekcija događaja refleksije: Kada svjetlosni impuls naiđe na konektor, mehanički spoj ili krajnju površinu optičkog vlakna, generirat će se jaka Fresnelova refleksija (više od 1000 puta jača od raspršenja). Identificiranjem ovih vrhunaca refleksije (dinamički raspon do 45dB), OTDR može točno locirati položaje različitih točaka događaja (točnost ±0,5 metara) i izračunati njihove gubitke refleksije (točnost ±0,1dB). Posebni algoritmi mogu razlikovati različite karakteristike aktivnih konektora (jaka refleksija) i fuzijske točke (bez refleksije).

Inteligentna obrada podataka: Moderni OTDR koristi tehnologiju digitalne obrade signala za poboljšanje omjera signala i šuma kroz višestruko usrednjavanje. Algoritmi strojnog učenja mogu automatski prepoznati više od 20 tipičnih tipova događaja (kao što su gubitak savijanjem, slabljenje vršne vode itd.) i generirati profesionalna izvješća o ispitivanju. Funkcija ispitivanja s više valnih duljina (sinkronizacija s dvije valne duljine ili s tri valne duljine) može sveobuhvatno procijeniti karakteristike disperzije i slabljenje optičkih vlakana ovisno o valnoj duljini.
