PLC razdjelnik optičkih vlakana

Kao jedan od temeljnih proizvoda tvrtke Ningbo Goshining Communication Technology Co., Ltd optički PLC razdjelnik (planar lightwave circuit splitter) je pasivni optički uređaj razvijen na temelju tehnologije planarnog optičkog valovoda. Koristi se za ravnomjernu distribuciju jednog ulaznog optičkog signala na više izlaznih priključaka. To je ključna komponenta u fiber-to-the-home (FTTH), pasivnoj optičkoj mreži (PON) i mreži za distribuciju optičkog signala s više čvorova. Oslanjajući se na integrirane sposobnosti tvrtke za projektiranje, proizvodnju i prodaju cijelog asortimana proizvoda od optičkih vlakana, Ningbo Goshining je predan pružanju kupcima visokokvalitetnih, visoko pouzdanih PLC razdjelnika i optičkih komunikacijskih rješenja na jednom mjestu kako bi se zadovoljile različite potrebe od kućnog pristupa do okosnice mreža.

Princip rada
PLC razdjelnik koristi poluvodičke postupke (kao što su fotolitografija i jetkanje) za izradu mikrooptičkih valovodnih struktura na kvarcnim podlogama. Nakon što ulazni optički signal uđe u valovod grane Y-tipa, kaskadna struktura razdvajanja koristi se za postizanje 1xN ili 2xN distribucije optičke snage. Princip cijepanja temelji se na sprezi modova i raspodjeli energije elektromagnetskog polja u valovodu. Dizajn PLC razdjelnika tvrtke Ningbo Goshining optimizira parametre strukture valovoda kako bi se osigurala ujednačenost i niske karakteristike gubitaka kod preusmjeravanja optičkog signala, pružajući stabilnu distribuciju optičkog signala za FTTH, PON i druge scenarije.

Osnovna struktura i pakiranje

1. Čip optičkog valovoda
Kao središnja komponenta, valovodni čip koristi silicijev dioksid visoke čistoće (SiO₂) ili polimerne materijale visokih performansi i ostvaruje funkciju razdvajanja optičkog signala kroz precizne planarne optičke valovodne krugove. Ningbo Goshining strogo kontrolira čistoću materijala čipova i točnost strukture valovoda kako bi osigurao stabilnost optičkih performansi i podržao fleksibilnu konfiguraciju omjera dijeljenja od 1x2 do 2x64.

2. Niz vlakana
Ulazno/izlazni kraj koristi niz visokopreciznih jednomodnih vlakana (obično G.652.D vlakna), koji je neprimjetno povezan s valovodnim čipom kroz rezanje pod kutom od 8 stupnjeva i tehnologiju spajanja visoke preciznosti. Proces spajanja koji je tvrtka sama razvila osigurava točnost poravnanja optičkog vlakna i valovoda, smanjuje gubitak unesenog sadržaja i poboljšava konzistentnost proizvoda.

3. Oblik pakiranja
Ningbo Goshining nudi niz rješenja za pakiranje kako bi zadovoljio potrebe različitih scenarija:

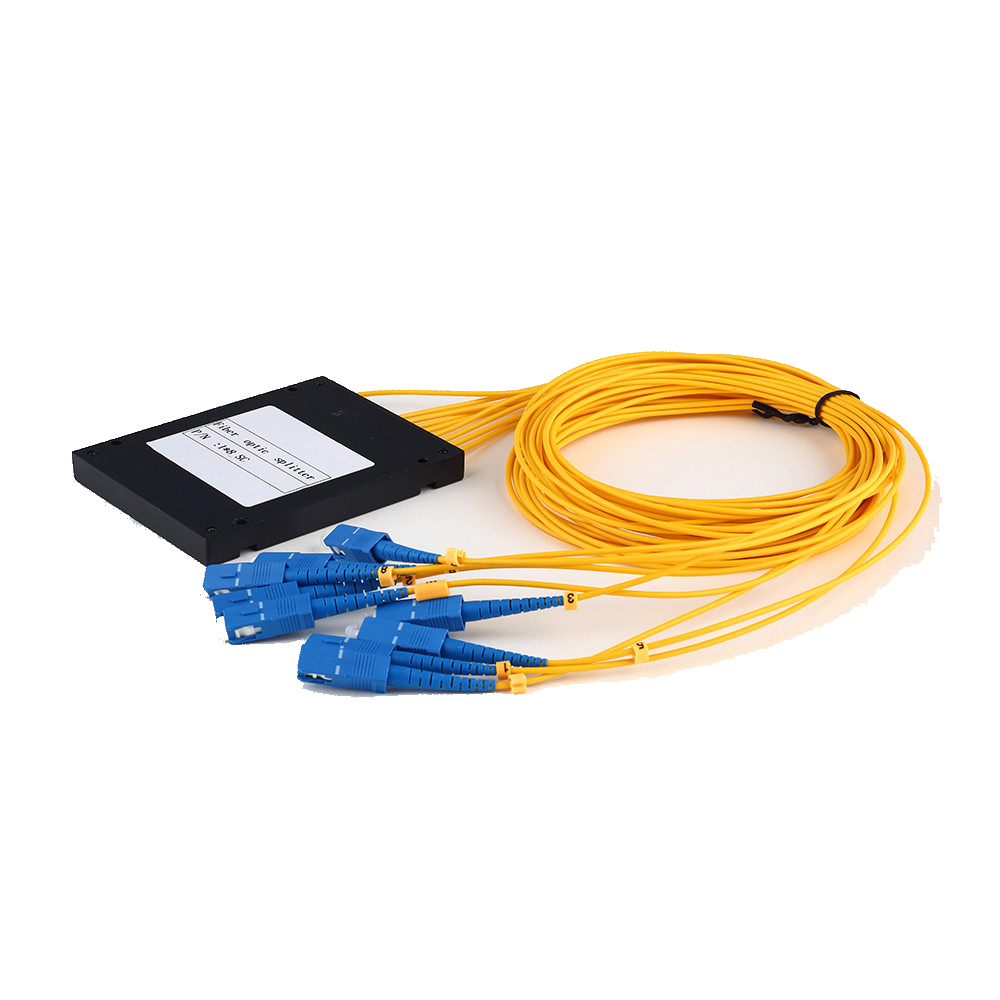

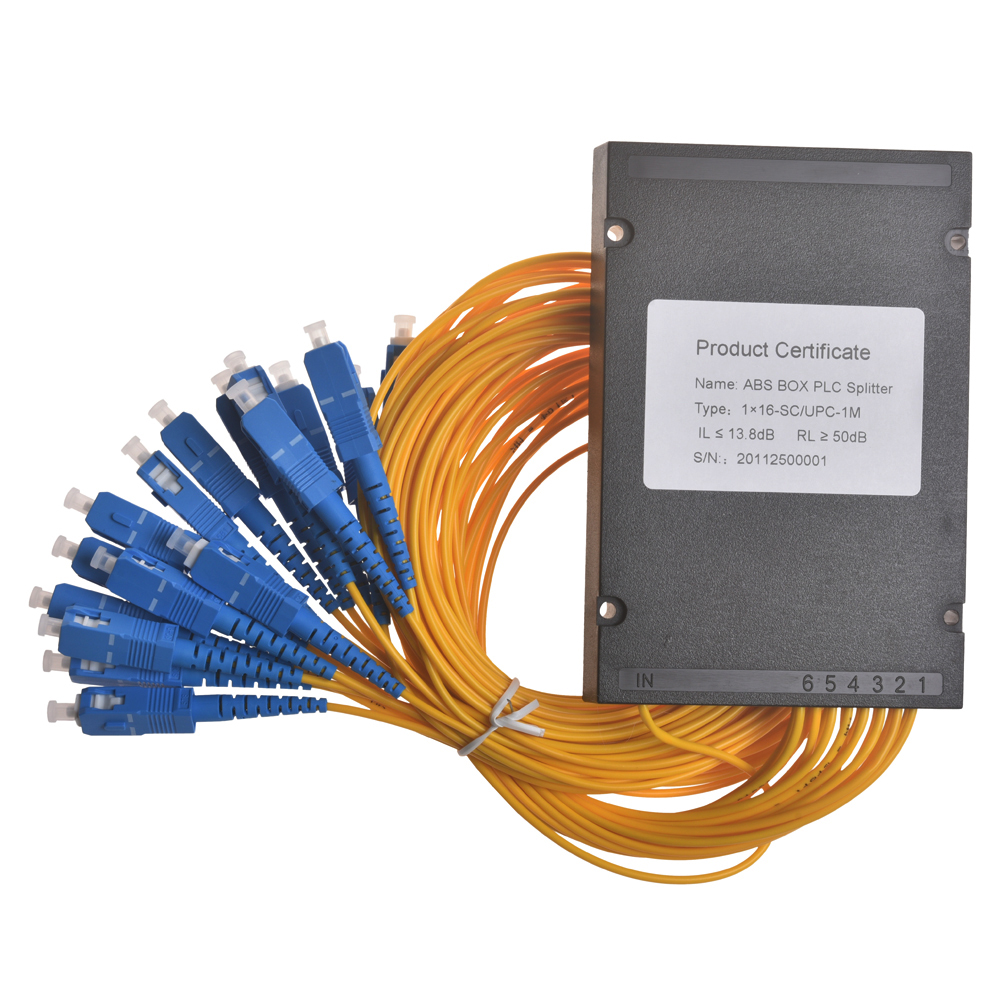

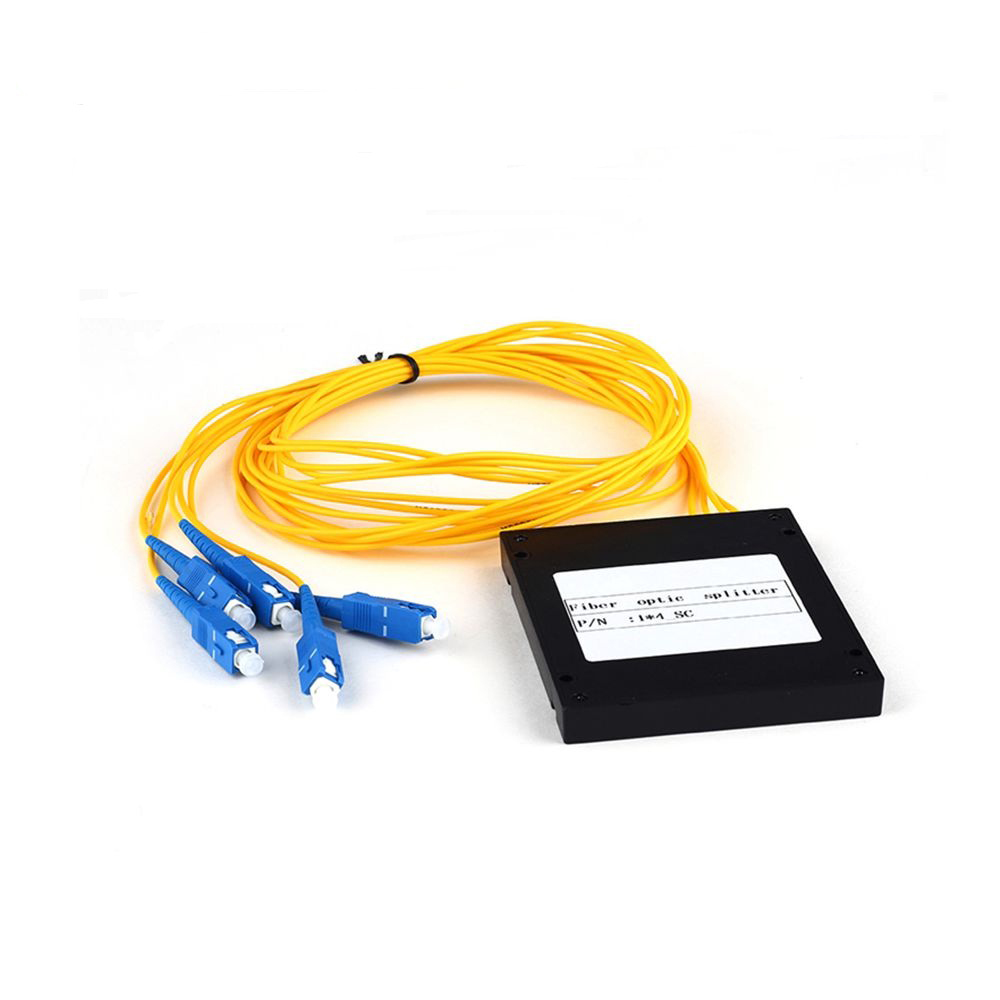

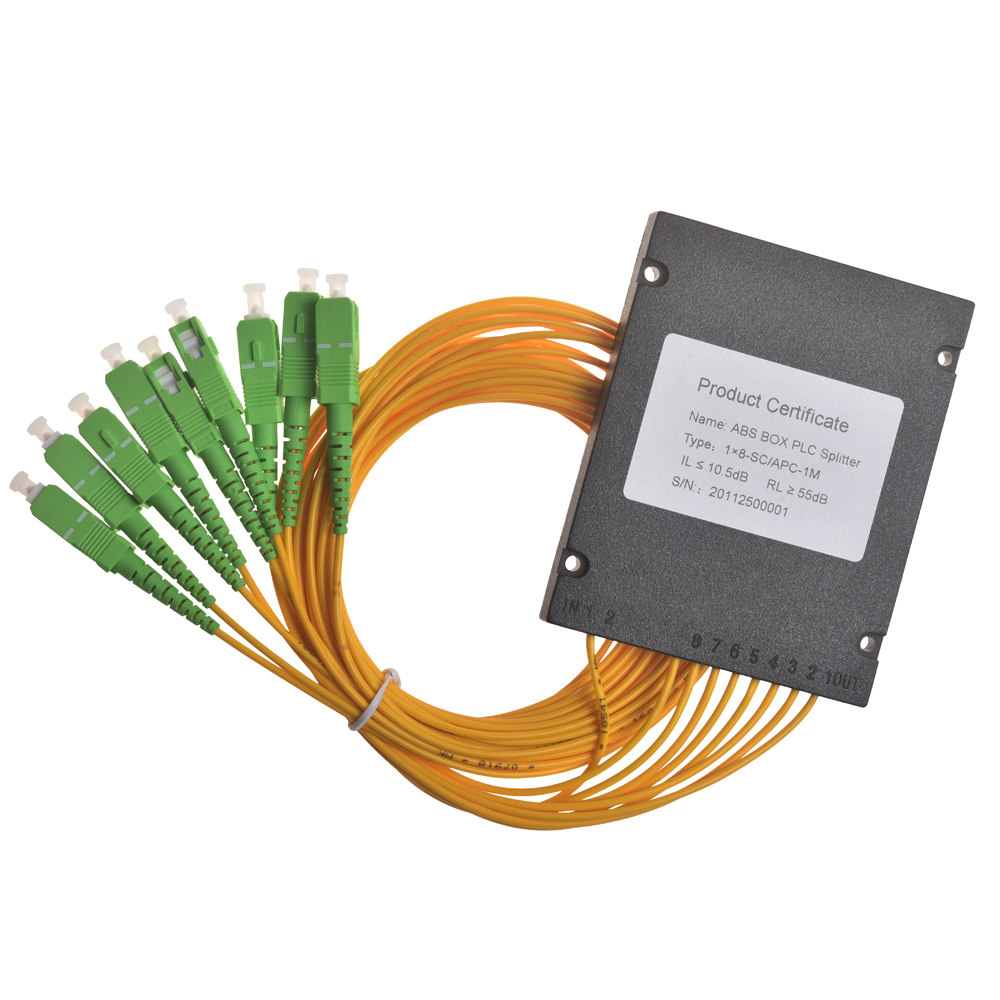

Mikro pakiranje (Micro): kompaktni ABS dizajn kutije, pogodan za unutrašnjost optičke distribucijske kutije;

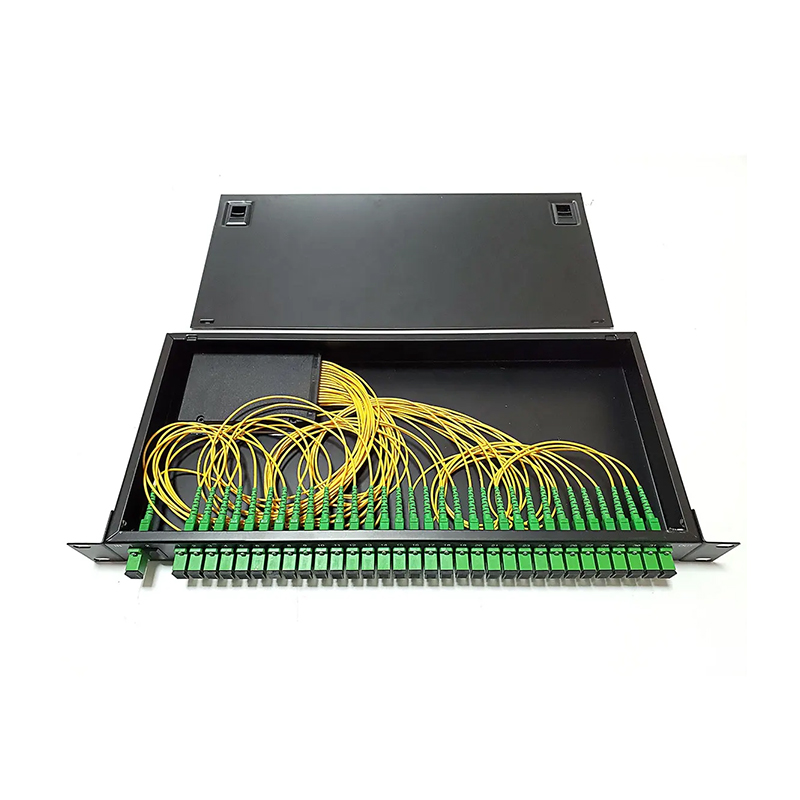

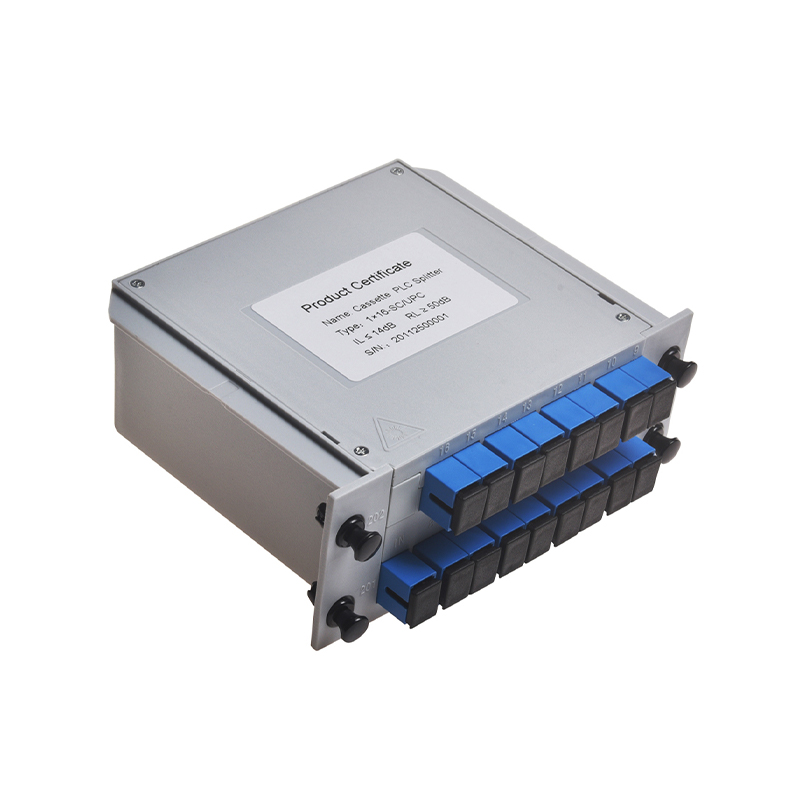

Pakiranje modula/dodatka (Modul/Plug-in): standardni 1U modul stalka, jednostavan za instalaciju na ODF stalak;
Pakiranje ladice (Tray): prilagođeno ladici za spajanje vlakana ili kutiji za distribuciju;

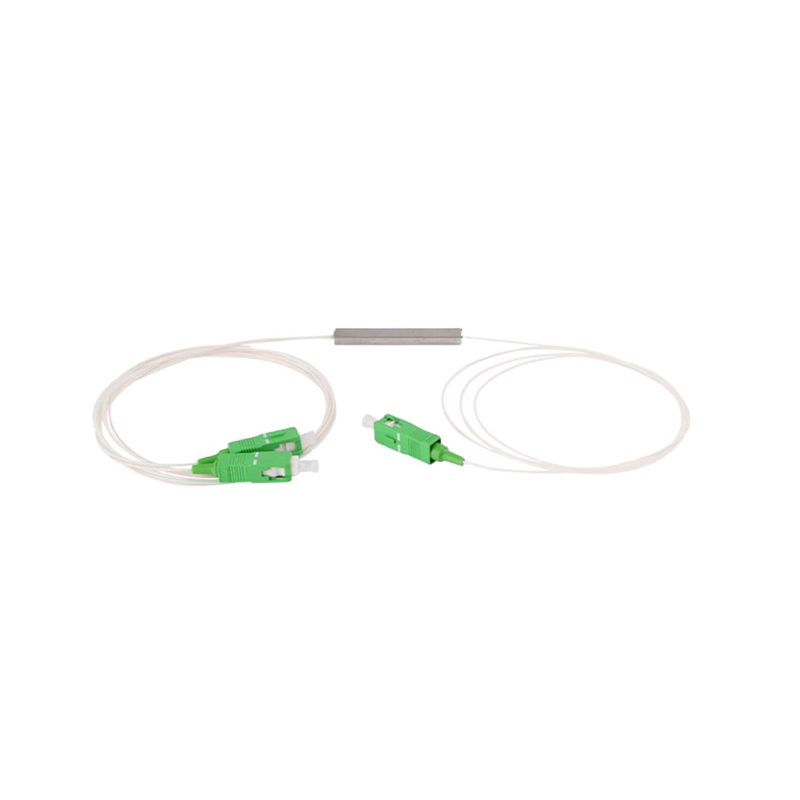

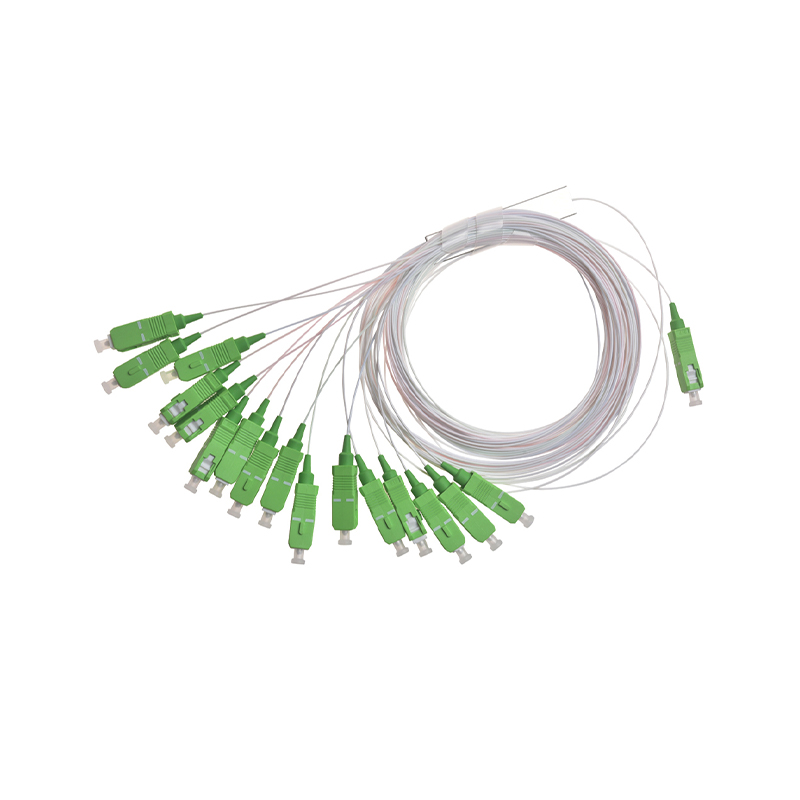

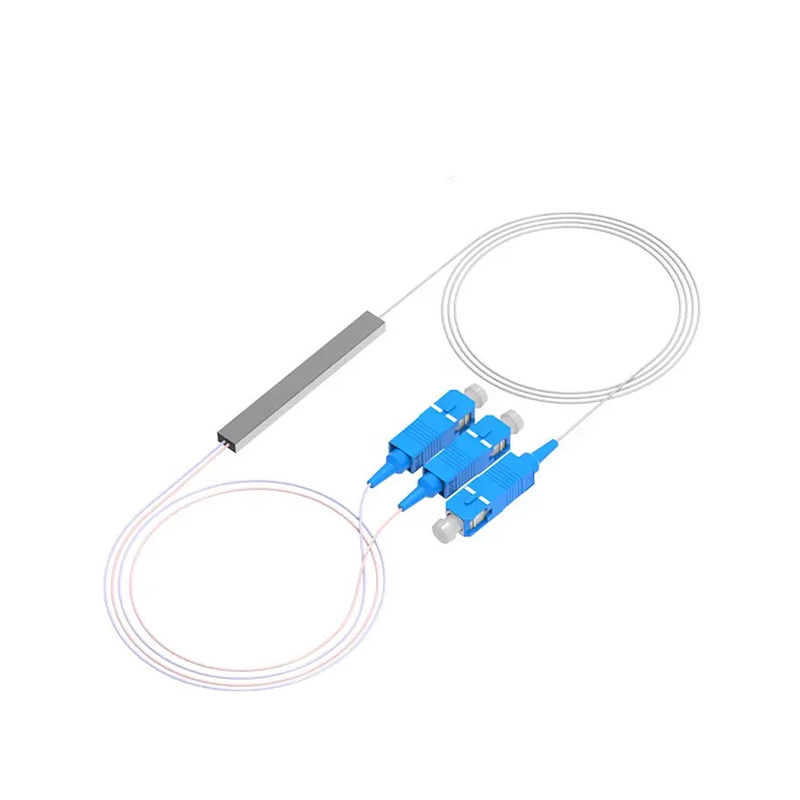

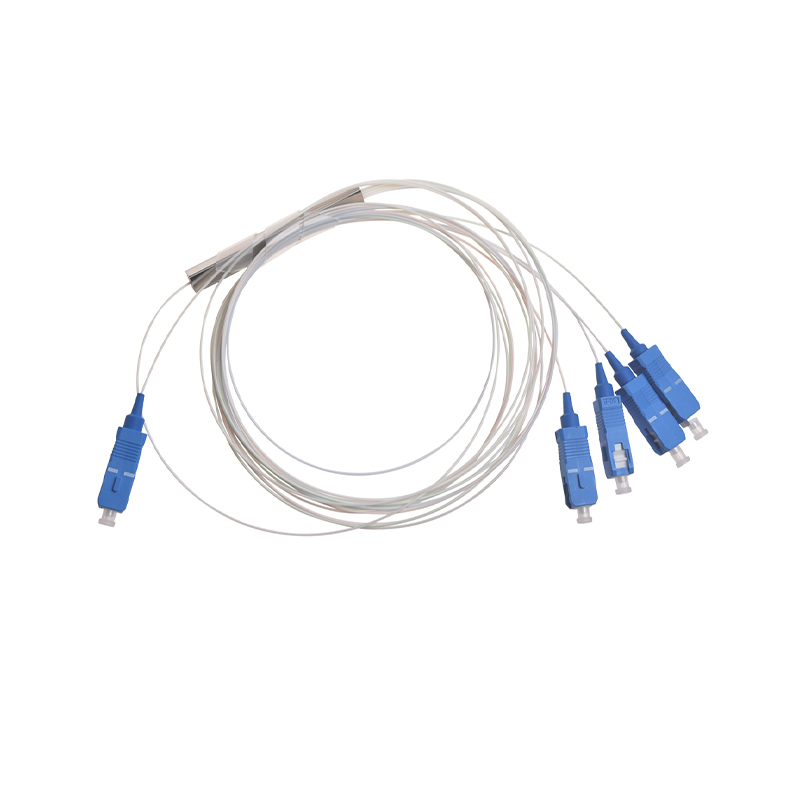

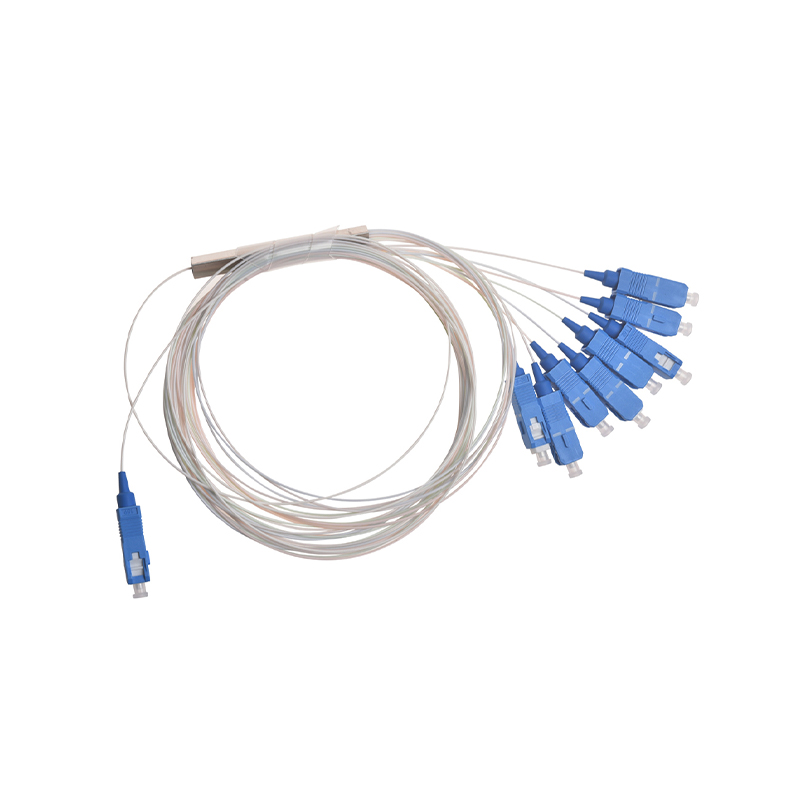

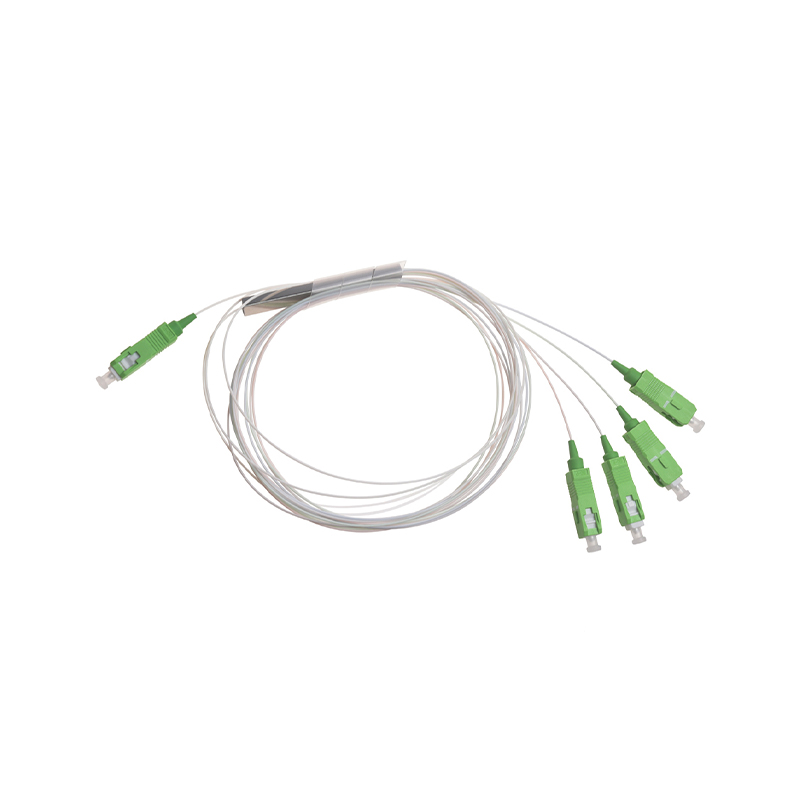

Ambalaža od cijevi od nehrđajućeg čelika (Blockless): dizajn visoke razine zaštite, prikladan za oštra okruženja kao što su visoke temperature i visoka vlažnost.
Sva su pakiranja ispunjena silikonom ili smolom kako bi se poboljšala mehanička stabilnost i otpornost na okoliš.

Ključni parametri izvedbe
PLC razdjelnik tvrtke Ningbo Goshining strogo slijedi industrijske standarde u pogledu performansi i optimizira ključne parametre na temelju potreba kupaca:
Omjer dijeljenja: podržava fleksibilne konfiguracije kao što su 1:4, 1:8, 1:16, 1:32, 1:64, 2x32, 2x64;
Radna valna duljina: pokriva jedan prozor (1310/1490/1550nm), dvostruki prozor (1310/1490nm, itd.) i puni pojas (1260-1650nm);
Gubitak unosa (IL): tipičan Raspon vrijednosti je 3,6 dB (1x2) do 21,0 dB (1x64), što je bolje od prosjeka industrije;
Ujednačenost: razlika u unesenom gubitku svakog izlaznog priključka je ≤1,0 dB, osiguravajući uravnoteženu distribuciju signala;
Povratni gubitak (RL): ≥55dB, smanjenje smetnji refleksije signala;
Gubitak ovisan o polarizaciji (PDL): ≤0,2 dB, prilagođavanje različitim ulazima stanja polarizacije;
Prilagodljivost okolišu: radna temperatura -40°C do 85°C, temperatura skladištenja u istom rasponu, ispunjavanje zahtjeva industrijske primjene.
Glavni scenariji primjene
Oslanjajući se na prednosti cijelog niza proizvoda od optičkih vlakana, Ningbo Goshining PLC razdjelnici naširoko se koriste u sljedećim scenarijima:

FTTH mreža: distribuira glavni svjetlovodni signal na više korisničkih terminala (ONT/ONU) na optičkoj distribucijskoj točki (ODP);
PON sustav: podržava grananje optičkog signala EPON, GPON, XG-PON, NG-PON2 i drugih tehnologija;
CATV optička mreža: realizirati višekanalnu distribuciju nizvodno emitiranih signala;
Optički senzorski sustav: podržava prikupljanje i distribuciju signala u više točaka;
Podatkovni centar/mreža poduzeća: prilagodite se potrebama LAN-a i ožičenja optičkih kabela u zgradi.
Osim toga, tvrtka pruža prilagođene usluge, koje mogu prilagoditi omjer dijeljenja, oblik pakiranja ili integrirati druge komponente optičkih vlakana (kao što su brzi konektori, premosnici) u skladu s posebnim potrebama kupca kako bi se pomoglo u stvaranju proizvoda privatne marke.

Ključne točke proizvodnog procesa
Proizvodnja PLC razdjelnika tvrtke Ningbo Goshining slijedi strogi proces kontrole kvalitete:
Taloženje pločica: uzgoj valovodnog sloja silicijevog dioksida visoke čistoće na silicijskoj podlozi;
Fotolitografija i jetkanje: formiranje unaprijed postavljenog uzorka valovoda kroz UV izlaganje i reaktivno ionsko jetkanje (RIE);
Tretman žarenjem: optimiziranje optičkih svojstava valovoda i smanjenje gubitaka prijenosa;
Brušenje i poliranje čeone strane: osiguranje ravnosti i vertikalnosti čeone strane valovoda i poboljšanje učinkovitosti spajanja;
Spojnica za poravnanje niza vlakana: korištenje visokoprecizne opreme za postizanje preciznog poravnanja i trajnog spajanja optičkog vlakna i čeone strane valovoda;
Testiranje performansi: sveobuhvatno testiranje ključnih parametara kao što su uneseni gubitak, uniformnost i povratni gubitak;
Zaštita pakiranja: sastavljanje omotača i njegovo punjenje zaštitnim ljepilom te prolazak na testovima pouzdanosti u okolišu kao što su temperaturni ciklusi i vibracije.

Razmatranja odabira
Omjer grana: Određuje se prema broju korisnika mreže ili čvorova grana (kao što je 1x32, 2x64).
Radna valna duljina: Odgovara valnoj duljini koju koristi sustav (jedan/dualni/trostruki prozor).
Gubitak umetanja: Treba ga uključiti u proračun snage veze i odabrati proizvode koji zadovoljavaju zahtjeve margine sustava.
Oblik pakiranja: Odaberite mikro, plug-in, ladicu ili cijev od nehrđajućeg čelika u skladu s okruženjem instalacije (kutija za ožičenje/stalak/vani).
Radna temperatura: Odaberite između komercijalnih ili industrijskih temperaturnih raspona ovisno o okruženju primjene (unutarnji/vanjski).
Usklađenost sa standardima Potvrdite usklađenost s industrijskim standardima (npr. IEC 61300-3, Telcordia GR-1209-CORE, GR-1221-CORE).
