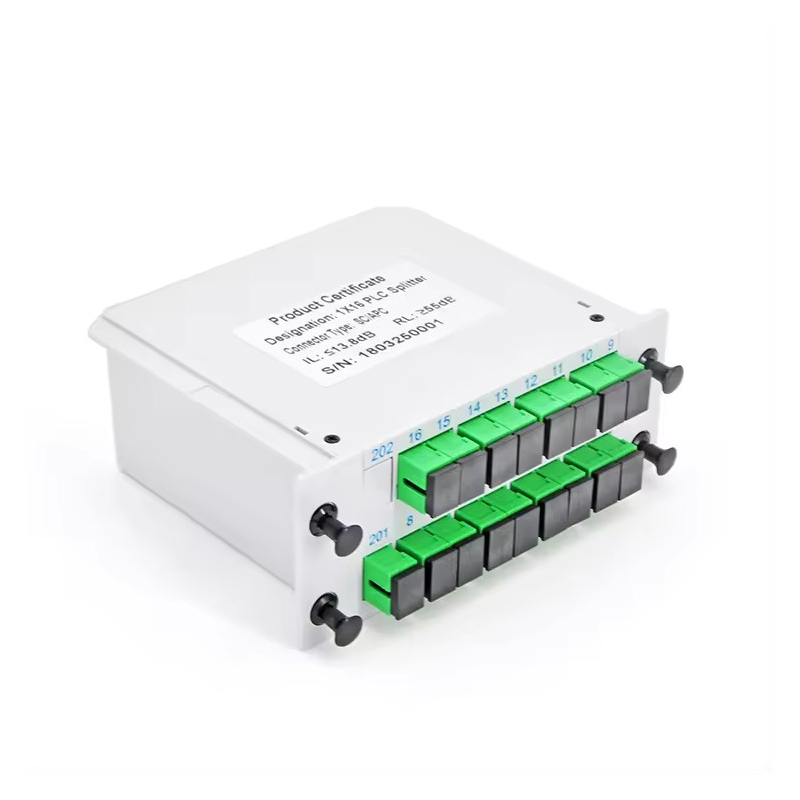

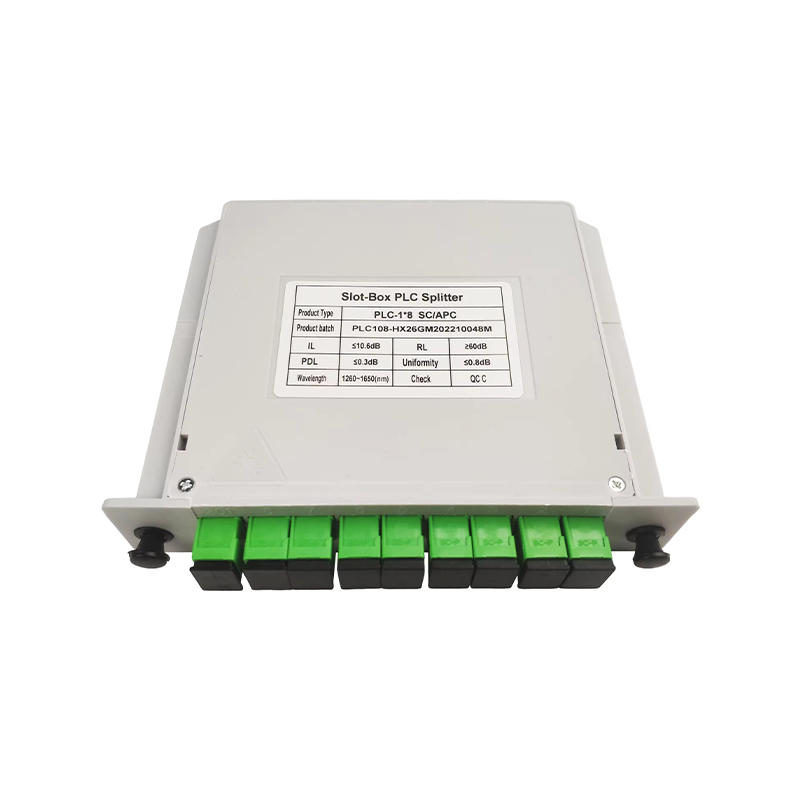

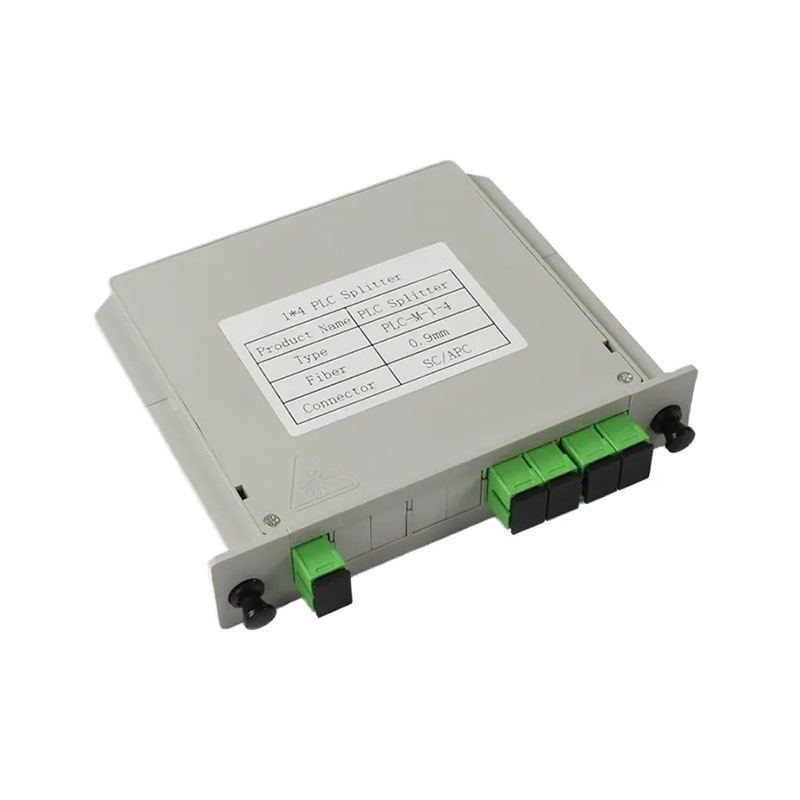

LGX kazetni optički PLC razdjelnik

LGX kazetni optički PLC razdjelnik podržava različite vrste vlakana i tipove konektora i kompatibilan je s različitim LGX standardnim pločama, što ga čini iznimno fleksibilnim u podatkovnim centrima, telekomunikacijskim mrežama i sigurnosnim mrežama.
LGX Cassette pruža različite omjere dijeljenja, podržava single-mode ili multi-mode vlakno, a po potrebi se može prilagoditi duljinom i vrstom sučelja. Osim toga, njegov modularni dizajn čini implementaciju i proširenje praktičnijim, prikladnim za mrežne potrebe različitih veličina.

O NAMA

Ningbo Goshining Communication Technology Co., Ltd. je poduzeće koje dizajnira, proizvodi i prodaje cijeli niz proizvoda od optičkih vlakana s visokokvalitetnim i prvoklasnim uslugama, koje nam omogućuju da ispunimo sve zahtjeve kupaca i ponudimo uslugu na jednom mjestu. Naši proizvodi uključuju brzi konektor s optičkim vlaknima, kabel za spajanje, PLC razdjelnik, kabele, razvodnu kutiju, zatvarač za spajanje i priključnu kutiju itd. Također nudimo usluge prilagođavanja kako bismo pomogli u razvoju vašeg vlastitog brenda.

Potvrda
Vijesti
LGX kazetni optički PLC razdjelnik Industry knowledge

LGX kazetni optički PLC razdjelnik je optički pasivni uređaj baziran na tehnologiji planarnog optičkog valovoda (PLC), upakiran u modularnu kutiju standardne LGX (Lucent Gateway Exchange) veličine. Njegova temeljna funkcija je ravnomjerna raspodjela energije ulaznog optičkog signala na više izlaznih priključaka prema unaprijed postavljenom omjeru dijeljenja, kako bi se ostvario prijenos optičkih signala od točke do više točaka.

1. Osnovna tehnologija: PLC
Princip rada: Precizni optički valovodni putovi izrađeni su na kvarcnoj podlozi korištenjem poluvodičke tehnologije. Ulazni optički signal se spaja i dijeli u području razdvajanja valovoda.
Ključne karakteristike:
Ujednačenost dijeljenja: optička snaga svakog izlaznog priključka vrlo je dosljedna.
Neosjetljivost na valne duljine: Može raditi stabilno u širokom rasponu valnih duljina od 1260nm do 1650nm (pokrivajući glavni komunikacijski pojas jednomodnog optičkog vlakna).
Visoka stabilnost i pouzdanost: struktura staze od potpunog stakla, dobra prilagodljivost okolišu i dug životni vijek.
Kompaktnost: Čip je male veličine i lako se postiže integrirano pakiranje visoke gustoće.

2. Značajke LGX box pakiranja
LGX (Lucent Gateway Exchange) pakiranje kutije važno je utjelovljenje standardizirane proizvodnje tvrtke Ningbo Goshining. Strogo slijedi međunarodne standarde kao što je IEC 61754. Tipična širina je višekratnik 1 inča (25,4 mm) i može se neprimjetno prilagoditi LGX adapterskoj ploči standardnih okvira za distribuciju optičkih vlakana (ODF), distribucijskih kutija (ODB) i kutija za križno povezivanje (OCC).
Standardizirana veličina: U skladu sa specifikacijama LGX školjke definiranim prema IEC 61754 i drugim standardima (uobičajena širina 1 inč/25,4 mm višestruko), lako se instalira u univerzalnu LGX adaptersku ploču standardnog distribucijskog okvira optičkih vlakana (ODF), distribucijske kutije optičkih vlakana (ODB), kutije za križno povezivanje optičkih vlakana (OCC).
Modularni dizajn: Plug-and-play struktura pojednostavljuje procese instalacije, održavanja, proširenja i upravljanja priključcima.
Zaštita priključka: Osigurajte adaptere (kao što su SC, LC, FC, itd.) ili utičnice za utičnice za učinkovitu zaštitu čeone strane konektora optičkog vlakna.
Unutarnja struktura: obično sadrži PLC razdjelnik, ulazno/izlazno polje vlakana (FA), odgovarajuće ljepilo, komponente za pojačanje itd., kapsulirane u metalnu ili plastičnu školjku visoke čvrstoće kako bi se osigurala optička izvedba i mehanička čvrstoća.

3. Glavni tehnički parametri
Ningbo Goshining pruža cijeli niz omjera grana od 1x2 do 1x64, 2x4 do 2x32, i može prilagoditi posebne proizvode omjera grana prema potrebama kupaca.
Sljedeći parametri su tipične specifikacije, a specifične vrijednosti ovise o modelu (omjer grananja, vrsta priključka):
Omjer grana - Uobičajeno: 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; 2x4, 2x8, 2x16, 2x32 itd.
Radna valna duljina - 1260nm ~ 1650nm (obično pokriva pojas jednomodnog sustava: O/E/S/C/L pojas)
Uneseni gubitak (IL) - teoretska minimalna vrijednost dodatnog odstupanja jednolikosti gubitka. Primjer: tipična vrijednost 1x32 je oko 16,5 dB ~ 17,5 dB
Ujednačenost - Karakterizira razliku u gubitku svakog izlaznog priključka. Primjer: ≤ 1,0 dB (1xN)
Gubitak ovisan o polarizaciji -- (PDL) ≤ 0,3 dB
Usmjerenost/povratni gubitak -- (RL) ≥ 55 dB (kraj ulaza)
Radna temperatura -- 40°C ~ 85°C (industrijski standard)
Temperatura skladištenja -- -40°C ~ 85°C
Vrsta vlakna -- G.652.D jednomodno vlakno
Vrsta adaptera -- SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, itd. (opcionalno)
Veličina paketa -- Standardni LGX (npr. visina 1U može primiti više modula)

4. Tipični scenariji primjene
Pasivna optička mreža (PON): jezgreni optički razdjelni čvor FTTx (optika do kuće/zgrade/čvora) mreže (npr. distribucija signala između OLT-a i više ONU/ONT-a).
Fiber Distribution Frame/Box (ODF/ODB): interna distribucija optičkog puta i upravljanje središnjom računalnom sobom i podatkovnim centrom.
Vlakna do antene (FTTA): razdvajanje optičkog signala u distribuiranim bežičnim pristupnim mrežama (DAS) i 5G fronthaul/midhaul mrežama.
Kabelska TV (CATV): Distribucija optičkih signala u više točaka u HFC mrežama.
Ispitivanje i mjerenje: Kada signal jednog izvora svjetlosti treba biti distribuiran na više ispitne opreme ili točaka za praćenje u isto vrijeme.

5. Točke odabira i ugradnje
Omjer dijeljenja: Određuje se prema topologiji mreže i broju krajnjih korisnika.
Vrsta priključka: Odaberite adapter koji odgovara postojećem optičkom konektoru (SC, LC, FC) i krajnjem dijelu (UPC plavi, APC zeleni) u sustavu.
Instalacijsko okruženje: Potvrdite da uređaj (ODF/ODB) podržava standardnu ​​instalaciju LGX kazetnog modula.
Upravljanje vlaknima: Obratite pozornost na radijus savijanja vlakana (≥ 30 mm) tijekom instalacije kako biste izbjegli prekomjerno savijanje ili stiskanje pletenica.
Čišćenje: Prije postavljanja i povezivanja, potrebno je koristiti profesionalne alate za čišćenje čeone strane konektora vlakana i priključka uređaja.
