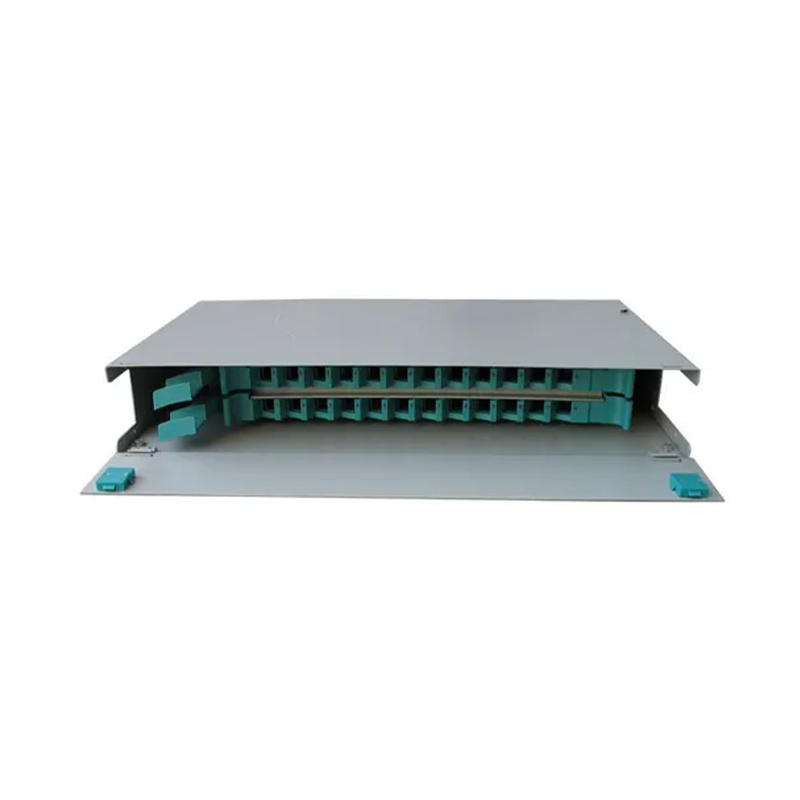

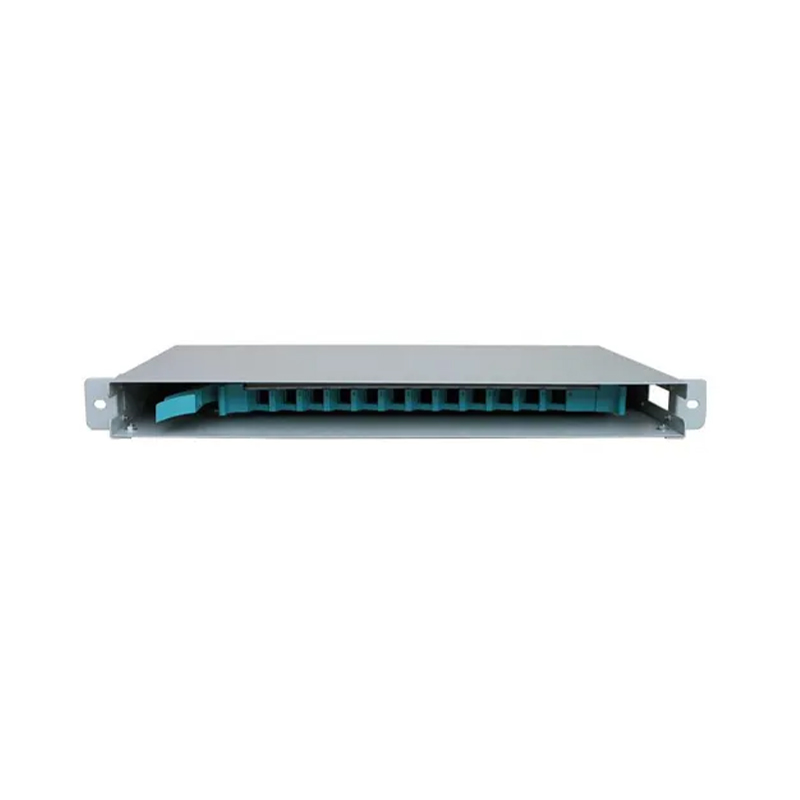

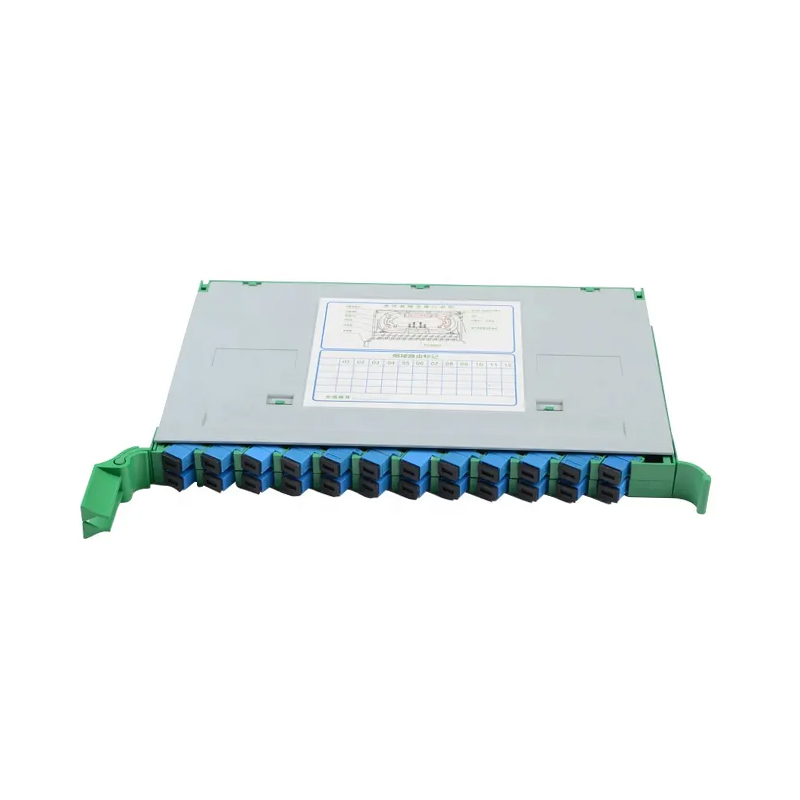

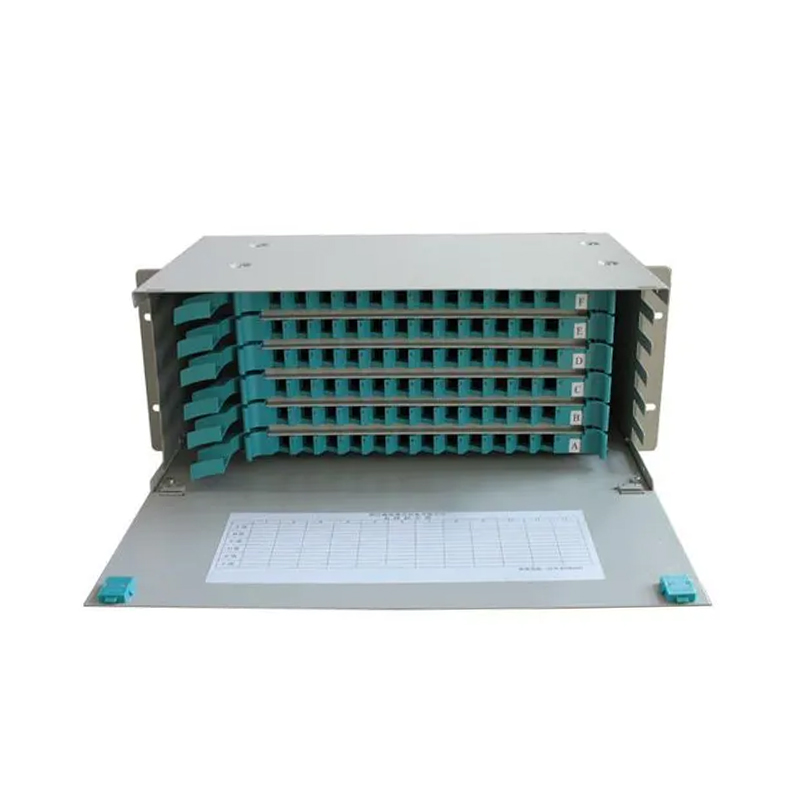

ODF optički distribucijski okvir

Okvir za optičku distribuciju (ODF) je standardizirani stalak ili ormar koji se koristi u komunikacijskim mrežama s optičkim vlaknima za organiziranje, završavanje, spajanje i distribuciju optičkih vlakana. Služi kao središnje čvorište za upravljanje optičkim vezama između dolaznih/odlaznih kabela, patch kabela i mrežne opreme.

O NAMA

Ningbo Goshining Communication Technology Co., Ltd. je poduzeće koje dizajnira, proizvodi i prodaje cijeli niz proizvoda od optičkih vlakana s visokokvalitetnim i prvoklasnim uslugama, koje nam omogućuju da ispunimo sve zahtjeve kupaca i ponudimo uslugu na jednom mjestu. Naši proizvodi uključuju brzi konektor s optičkim vlaknima, kabel za spajanje, PLC razdjelnik, kabele, razvodnu kutiju, zatvarač za spajanje i priključnu kutiju itd. Također nudimo usluge prilagođavanja kako bismo pomogli u razvoju vašeg vlastitog brenda.

Potvrda
Vijesti
ODF optički distribucijski okvir Industry knowledge

Patch paneli od optičkih vlakana su osnovna oprema za optičko povezivanje, distribuciju i upravljanje u optičkim komunikacijskim sustavima. Njihove glavne funkcije ogledaju se u sljedećim aspektima:

Prvo, patch paneli od optičkih vlakana ostvaruju pravilno povezivanje vodova od optičkih vlakana. U komunikacijskim mrežama veliki broj optičkih vlakana mora biti međusobno spojeno, a optički spojni paneli pružaju standardiziranu platformu za uredne veze. Može centralno upravljati optičkim vlaknima iz različitih smjerova, izbjeći zabunu linija i uvelike poboljšati mogućnost održavanja sustava.

Drugo, patch paneli od optičkih vlakana pružaju pouzdane zaštitne funkcije. Vlaknasta jezgra iznimno je krhka i osjetljiva na fizička oštećenja i čimbenike okoliša. Kroz svoju čvrstu školjku i unutarnju strukturu, patch panel pruža mehaničku zaštitu i izolaciju od okoliša za ključne dijelove kao što su konektori optičkih vlakana i točke spajanja, učinkovito sprječavajući eroziju vanjskim čimbenicima kao što su prašina i vlaga.

Patch paneli od optičkih vlakana olakšavaju fleksibilno postavljanje vodova. Kako se poslovne potrebe mijenjaju, optičke linije će možda trebati često prilagođavati. Dizajn patch panela tehničarima omogućuje brzu i prikladnu izvedbu fiber jumpera, testiranja i operacija održavanja, uvelike poboljšavajući radnu učinkovitost.

Konačno, patch paneli od optičkih vlakana pomažu u postizanju standardiziranog upravljanja. Putem jedinstvenog sučelja i sustava identifikacije, patch panel čini složenu optičku mrežu vizualnom i standardiziranom, što je zgodno za svakodnevno upravljanje i rješavanje problema.

Načelo rada patch panela od optičkih vlakana temelji se na osnovnom principu komunikacije od optičkih vlakana i kombinira koncept strukturnog kabliranja. Njegova temeljna funkcija je realizacija distribucije i prijenosa optičkih signala bez obrade ili mijenjanja samog signala. Kada se optički signal prenosi na patch panel kroz optičko vlakno, on prvo ulazi u područje dolazne linije patch panela. Ovdje se optičko vlakno obično fiksira na odgovarajuću potpornu strukturu i izvodi se potrebno namotavanje kako bi se održao odgovarajući radijus savijanja kako bi se izbjeglo slabljenje optičkog signala uzrokovano pretjeranim savijanjem.

Nakon toga, optička vlakna mogu se spojiti u patch panel na dva glavna načina: jedan je izravno spajanje s konektorima optičkih vlakana, a drugi je postizanje trajne veze putem fuzije. Metoda spajanja konektora je fleksibilna i lako se kasnije prilagođava; metoda fuzije ima manje gubitke i veću stabilnost. Obično postoje posebne ladice za spajanje ili adapterske ploče unutar patch panela koje podržavaju ove dvije metode spajanja.

Nakon što je veza dovršena, optički signal se može distribuirati na različite izlazne priključke kroz kratkospojnike ili pigtailove, a zatim spojiti na odgovarajuću komunikacijsku opremu ili druge linije optičkih vlakana. Tijekom cijelog procesa, distribucijski okvir osigurava da je optičko vlakno usmjereno razumno, zavoji su odgovarajući, a sve spojne točke čvrste i pouzdane, smanjujući gubitak signala.
